வி-வகை ஸ்பிரிங் எனர்ஜிஸ்டு சீல்

V-வகை ஸ்பிரிங்-எனர்ஜைஸ்டு முத்திரையின் உள் ஸ்பிரிங் பூஜ்ஜிய அழுத்த நிலைமைகளின் கீழ் ஆரம்ப சீல் செய்யும் சக்தியை வழங்குகிறது; கணினி அழுத்தம் மேலும் சீல் விளைவை மேம்படுத்துகிறது-அதிக அழுத்தம், இறுக்கமான முத்திரை.

இயக்க வெப்பநிலை வரம்பு: -180°C முதல் +200°C வரை; 45 MPa (டைனமிக்) / 60 MPa (நிலையான) வரை அழுத்தம்; 15 மீ/வி வரை பரஸ்பர வேகம்.

V-வகை ஸ்பிரிங்-எனர்ஜைஸ்டு சீல் என்றால் என்ன?

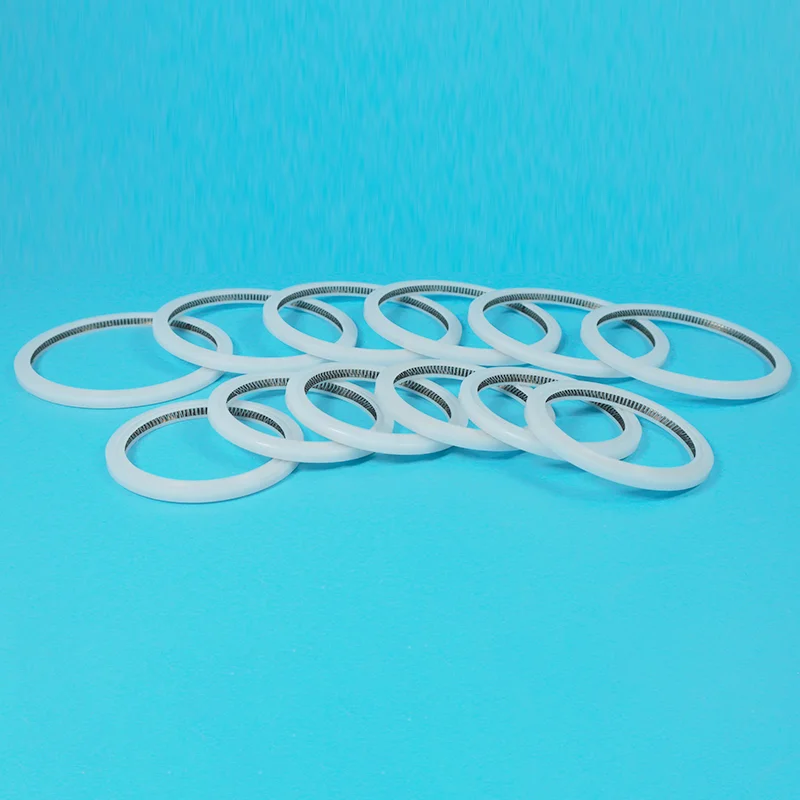

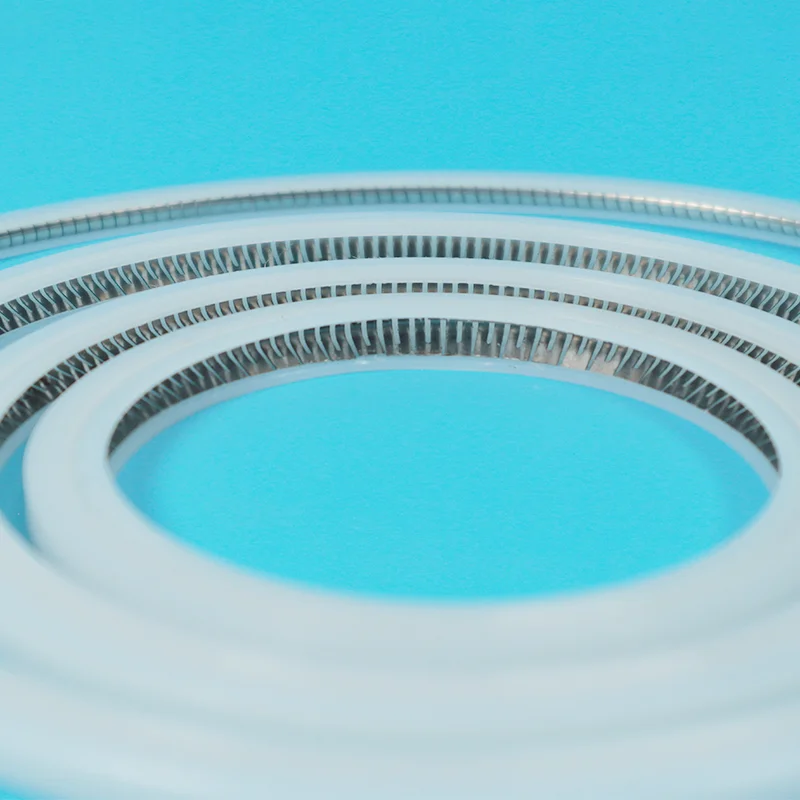

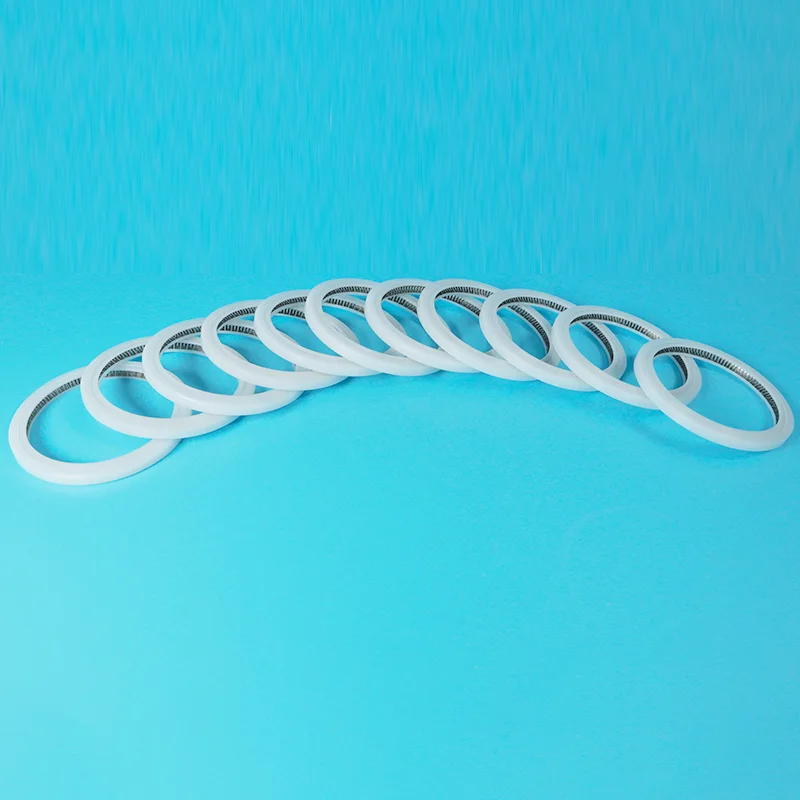

V-வகை ஸ்பிரிங்-எனர்ஜைஸ்டு சீல் உள்ளே V-வடிவ துருப்பிடிக்காத எஃகு நீரூற்றுடன் PTFE U- வடிவ ஜாக்கெட்டைக் கொண்டுள்ளது. V-ஸ்பிரிங் ஒரு "கான்டிலீவர்" வடிவமைப்பைக் கொண்டுள்ளது, இது அதன் சுமையை சீல் லிப்பின் முன்னணி விளிம்பில் குவிக்கிறது, இது நம்பகமான துடைக்கும் செயலை வழங்குகிறது.

இது எவ்வாறு செயல்படுகிறது:

பூஜ்ஜிய அழுத்தம்: வி-ஸ்பிரிங் ஆரம்ப சீல் சக்தியை வழங்குகிறது - கணினி அழுத்தம் இல்லாதபோதும் முத்திரைகள்

அழுத்தத்தின் கீழ்: கணினி அழுத்தம் U-குழிவுக்குள் நுழைந்து, இனச்சேர்க்கை மேற்பரப்பிற்கு எதிராக சீல் செய்யும் உதடுகளை கடினமாகத் தள்ளுகிறது - அழுத்தம் = இறுக்கமான முத்திரை

சுய-ஆற்றல்: முத்திரை ஒருமைப்பாட்டை பராமரிக்க வெளிப்புற சக்தி தேவையில்லை

V-வகை எதிராக U-வகை: உங்களுக்கு எது தேவை?

ஏன் V-வகை தேர்வு செய்ய வேண்டும்?

தேர்வு வழிகாட்டி

V-வகை vs O-ரிங் vs U-வகை

விரைவான தேர்வு வழிகாட்டி

முதன்மை பயன்பாடுகள்

நிஜ உலக பயன்பாடுகள்

வழக்கு ஆய்வு 1: இரசாயன உலை - 3 ஆண்டுகள் பூஜ்ஜிய கசிவு

சவால்: ஒரு ரசாயன ஆலை 150 டிகிரி செல்சியஸ் வெப்பநிலையில் ஆக்கிரமிப்பு அமிலங்களைக் கையாளும் உலை மேன்வே முத்திரையிலிருந்து கசிவை எதிர்கொண்டது. நிலையான PTFE கேஸ்கட்கள் ஒவ்வொரு 6-8 மாதங்களுக்கும் குளிர்-பாயும் மற்றும் கசிவு. பராமரிப்புக்கு முழு பணிநிறுத்தம் மற்றும் சுத்தம் தேவை.

தீர்வு: மேம்பட்ட உடைகள் எதிர்ப்பிற்காக கண்ணாடி நிரப்பப்பட்ட PTFE ஜாக்கெட்டுடன் நிறுவப்பட்ட V-வகை ஸ்பிரிங்-எனர்ஜிஸ்டு சீல். வி-ஸ்பிரிங் வெப்ப சுழற்சி மற்றும் அழுத்தம் ஏற்ற இறக்கங்களுக்கு ஈடுசெய்யும் நிலையான சீல் விசையை வழங்கியது.

முடிவு: 3 ஆண்டுகளுக்கும் மேலாக கசிவு இல்லை. பராமரிப்பு தேவையில்லை. வருடாந்திர பணிநிறுத்தம் செலவுகள் நீக்கப்பட்டன.

வழக்கு ஆய்வு 2: மருந்து நிரப்பு — FDA இணக்கம் அடையப்பட்டது

சவால்: ஒரு மருந்து நிரப்பும் இயந்திரத்திற்கு சுழலும் வால்வு கையாளும் மலட்டுத் தயாரிப்புக்கான முத்திரை தேவை. CIP/SIP சுழற்சிகளின் இரசாயனத் தாக்குதலின் காரணமாக நிலையான O-வளையங்கள் FDA பிரித்தெடுக்கக்கூடிய சோதனைகளில் தேர்ச்சி பெற முடியவில்லை மற்றும் அடிக்கடி மாற்ற வேண்டியிருந்தது.

தீர்வு: விர்ஜின் PTFE ஜாக்கெட் மற்றும் 316 ஸ்டெயின்லெஸ் ஸ்டீல் V-ஸ்பிரிங் உடன் V-வகை ஸ்பிரிங்-எனர்ஜைஸ்டு சீல் வழங்கப்படுகிறது. FDA-இணக்கமான பொருள். முழு ஆவணங்கள் வழங்கப்பட்டுள்ளன.

முடிவு: எப்டிஏ பிரித்தெடுக்கக்கூடிய சோதனையில் தேர்ச்சி. சீல் சீரழிவு இல்லாமல் மீண்டும் மீண்டும் CIP/SIP ஸ்டெரிலைசேஷன் சுழற்சிகளில் தப்பிப்பிழைத்தது. 18 மாதங்களில் மாற்றீடுகள் தேவையில்லை.

குறிப்பு: உண்மையான வழக்கு முடிவுகள் பயன்பாட்டு நிபந்தனைகளைப் பொறுத்து மாறுபடும். பயன்பாடு சார்ந்த பரிந்துரைகளுக்கு எங்களைத் தொடர்பு கொள்ளவும்.

தொழில்நுட்ப விவரக்குறிப்புகள்

தயாரிப்பு பண்புகள்

பொருள் தர விருப்பங்கள்

வசந்த பொருள் விருப்பங்கள்

தர உத்தரவாதம்

100% விர்ஜின் PTFE ரெசின் — ரீகிரைண்ட் இல்லை, மறுசுழற்சி செய்யப்பட்ட பொருள் இல்லை. நிலையான தரம், தொகுதிக்கு பின் தொகுதி.

துல்லியமான ஸ்பிரிங் உற்பத்தி — CNC உபகரணங்களுடன் துல்லியமான விவரக்குறிப்புகளுக்கு ஏற்ப தயாரிக்கப்பட்ட ஸ்பிரிங்ஸ்.

முழுத் தடமறிதல் - மூலப்பொருளிலிருந்து முடிக்கப்பட்ட முத்திரை வரை கண்டறியக்கூடிய ஒவ்வொரு தொகுதியும். கோரிக்கையின் பேரில் பொருள் சான்றிதழ்கள்.

ISO 9001 சான்றளிக்கப்பட்டது — ISO தர மேலாண்மை அமைப்புகளின் கீழ் சான்றளிக்கப்பட்ட உற்பத்தி செயல்முறைகள்.

FDA-இணக்கமான கிரேடுகள் உள்ளன — Virgin PTFE FDA 21 CFR 177.1550 மற்றும் BfR தேவைகளைப் பூர்த்தி செய்கிறது.

தனிப்பயன் ஸ்பிரிங் அலாய்ஸ் கிடைக்கும் — 301/304/316 SS தரநிலை; தீவிர நிலைமைகளுக்கு Elgiloy, Hastelloy, Inconel.

அடிக்கடி கேட்கப்படும் கேள்விகள்

கே: V-வகை ஸ்பிரிங்-எனர்ஜைஸ்டு சீல் என்றால் என்ன, அதை நான் எப்போது பயன்படுத்த வேண்டும்?

ப: ஒரு PTFE U-ஜாக்கெட் சீல் உள்ளே V-வடிவ ஸ்டெயின்லெஸ் ஸ்டீல் ஸ்பிரிங். பூஜ்ஜிய அழுத்தத்திலிருந்து (வசந்தம் ஆரம்ப சக்தியை வழங்குகிறது) உயர் அழுத்தத்திற்கு (அமைப்பு அழுத்தம் உதடுகளை உற்சாகப்படுத்துகிறது) முத்திரைகள்.

ஆக்கிரமிப்பு இரசாயனங்கள், தீவிர வெப்பநிலை (-180°C முதல் +200°C வரை), அதிக அழுத்தம் (60MPa வரை) அல்லது கசிவு ஏற்றுக்கொள்ள முடியாத முக்கியமான பயன்பாடுகளில், O-வளையங்கள் அல்லது ரப்பர் முத்திரைகள் தோல்வியடையும் போது இதைப் பயன்படுத்தவும்.

V-வகை vs U-வகை: வி-வகை விளிம்புகள், கவர்கள், இறுதி முகங்கள் (அச்சு சீல்). பிஸ்டன் கம்பிகளுக்கான U-வகை, வால்வு தண்டுகள் (ரேடியல் சீல்).

நீங்கள் ஒரு விளிம்பு அல்லது அட்டையை மூடினால், V-வகையைத் தேர்ந்தெடுக்கவும்.

நகரும் தடியை அடைத்தால், U-வகையைத் தேர்ந்தெடுக்கவும்.

கே: V-வகை ஸ்பிரிங் சீல் எவ்வளவு செலவாகும் மற்றும் முன்னணி நேரம் என்ன?

ப: செலவு விட்டம், பொருள் தரம், ஸ்பிரிங் அலாய் மற்றும் அளவு ஆகியவற்றைப் பொறுத்தது. நிலையான அளவுகள் தோராயமாக X−X−Y இல் தொடங்கும். ஒரு வரைபடத்திற்குக் குறிப்பிடப்பட்ட தனிப்பயன் அளவுகள்.

ஸ்பிரிங் அலாய் தாக்கங்களின் விலை: 304 SS (நிலையான, குறைந்த விலை) → 316 SS (மேம்பட்ட அரிப்பு) → Elgiloy/Hastelloy/Inconel (அதிக அரிப்பு/அதிக வெப்பநிலை, அதிக விலை).

முன்னணி நேரம்:

நிலையான அளவுகள்: 5-7 நாட்கள்.

விருப்ப அளவுகள்: 10-15 நாட்கள்.

கப்பல் போக்குவரத்து: காற்று 5-10 நாட்கள், கடல் 15-30 நாட்கள்.

கே: வரம்புகள் மற்றும் மிகவும் பொதுவான நிறுவல் தவறுகள் என்ன?

A: வெப்பநிலை: -180°C முதல் +200°C வரை.

அழுத்தம்: 45MPa (டைனமிக்) / 60MPa (நிலையான) வரை.

வேகம்: 15m/s வரை (எதிர்வினை), 1m/s வரை (ரோட்டரி).

இரசாயன வரம்புகள்:

PTFE ஜாக்கெட்: உருகிய கார உலோகங்கள் அல்லது தனிம புளோரின் அல்ல.

கண்ணாடி நிரப்பப்பட்டவை: HF அல்லது வலுவான காரம் அல்ல.

கார்பன் நிரப்பப்பட்ட: வலுவான ஆக்ஸிஜனேற்றிகள் அல்ல.

மூன்று பொதுவான தவறுகள்:

(1) நிறுவலின் போது உதட்டை சேதப்படுத்துதல்: நிறுவும் முன் ஆய்வு.

(2) அதிக இறுக்கம் அல்லது முறையற்ற பள்ளம் வடிவமைப்பு: PTFE க்கு குறிப்பிட்ட பள்ளம் பரிமாணங்கள் தேவை; தவறான வடிவமைப்பு முத்திரையை சேதப்படுத்துகிறது.

(3) பின்னோக்கி நிறுவுதல்: V-வகை முத்திரைகள் திசை நோக்கியவை. V-திறப்பு அழுத்தம் பக்கத்தை எதிர்கொள்ள வேண்டும்.

ஒவ்வொரு ஆர்டருடனும் நிறுவல் விவரக்குறிப்புகளைச் சேர்க்கிறோம். அவர்களைப் பின்பற்றுங்கள்.
