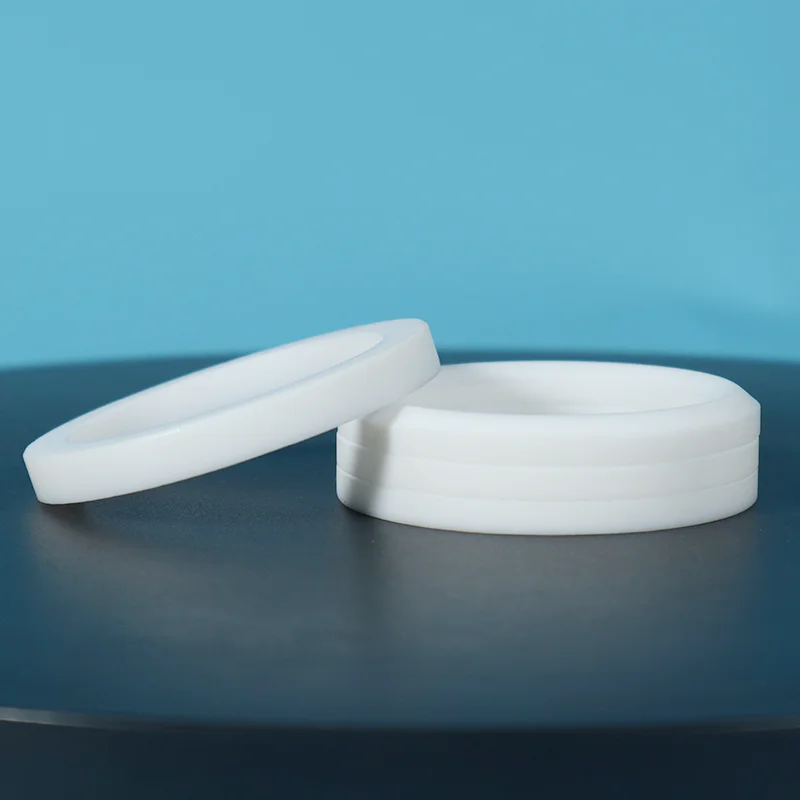

PTFE பேக்கிங் செட்

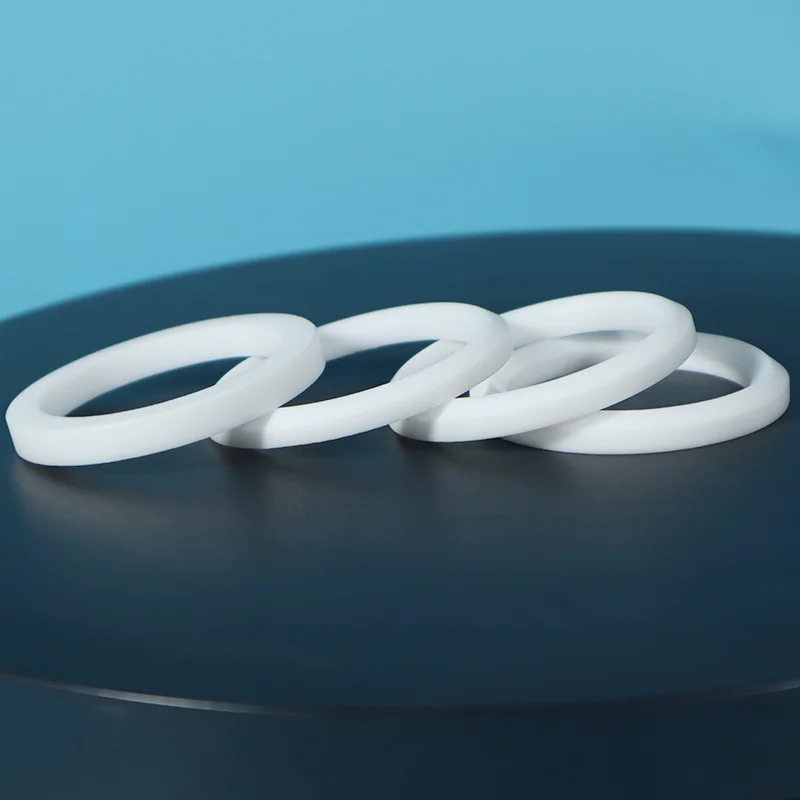

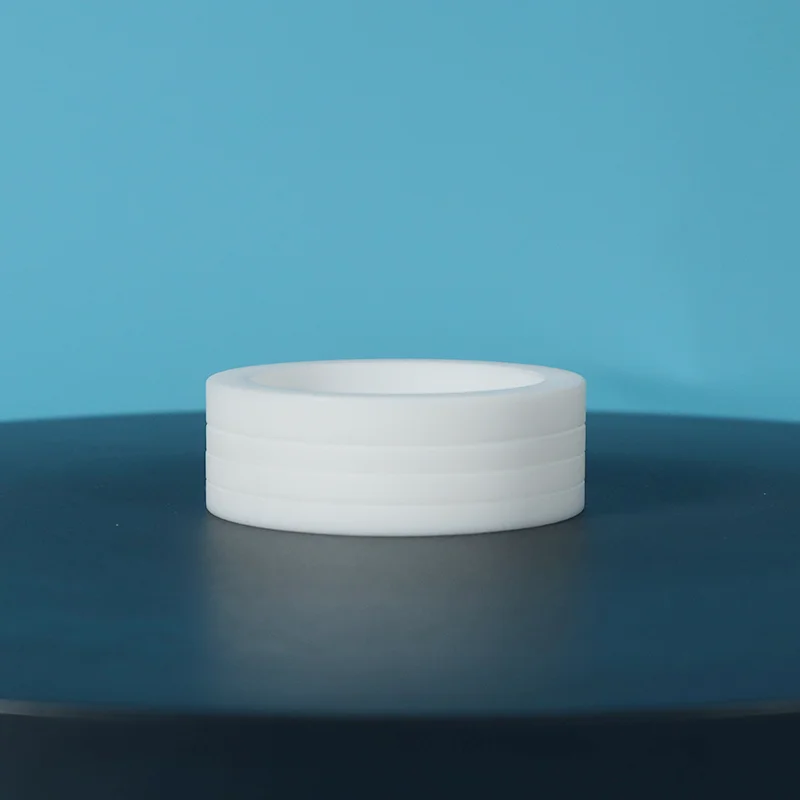

Taifno தயாரித்த PTFE பேக்கிங் செட், மேல் அடாப்டர் வளையம், V-வடிவ இடைநிலை மோதிரங்கள் மற்றும் கீழே உள்ள அடாப்டர் வளையம் உள்ளிட்ட PTFE சீல் வளையங்களின் தொகுப்பைக் கொண்டுள்ளது.

இது -180 ° C முதல் + 200 ° C வரையிலான வெப்பநிலை வரம்பிற்கு ஏற்றது, 500 பட்டி வரை அழுத்தத்தைத் தாங்கும், 0-14 pH வரம்பைக் கொண்டுள்ளது மற்றும் 5 m/s வரை நேரியல் வேகத்தை ஆதரிக்கிறது.

PTFE பேக்கிங் செட்டை ஏன் தேர்வு செய்ய வேண்டும்?

ஓ-ரிங் பிரச்சனை

மூன்று முக்கிய நன்மைகள்

1. அனுசரிப்பு சீல் படை: ஓ-மோதிரங்கள் சரி செய்யப்பட்டுள்ளன - நிறுவப்பட்டவுடன், சீல் செய்யும் சக்தியை சரிசெய்ய முடியாது. PTFE பேக்கிங் செட்கள் மீண்டும் இறுக்கக்கூடியவை. காலப்போக்கில் பேக்கிங் தேய்ந்து போகும்போது, ​​சீலிங் செயல்திறனை மீட்டெடுக்க, சுரப்பி நட்டை இறுக்குங்கள். பிரித்தெடுக்க தேவையில்லை.

2. நகரும் தண்டுகளுக்கான டைனமிக் சீல்: ஓ-மோதிரங்கள் நிலையான முத்திரைகள் - அவை ஒரு நிலையான பள்ளத்தில் அடைத்து, தண்டு நகரும் போது தோல்வியடையும். PTFE V-வளையங்கள் குறிப்பாக பரஸ்பர மற்றும் மெதுவான சுழலும் இயக்கத்திற்காக வடிவமைக்கப்பட்டுள்ளன - முத்திரை உதடுகள் தண்டுடன் நகர்கின்றன, அழுத்தத்தின் கீழ் தொடர்பைப் பராமரிக்கின்றன.

3. அழுத்தம்-ஆற்றல் சீல்: V-வடிவ வடிவியல் அழுத்தம்-ஆற்றலுடன் வடிவமைக்கப்பட்டுள்ளது: கணினி அழுத்தம் அதிகரிக்கும் போது, ​​அது தடி மற்றும் வீட்டுவசதிக்கு எதிராக சீல் செய்யும் உதடுகளை மிகவும் உறுதியாக வலுப்படுத்துகிறது, தானாகவே சீல் செய்யும் திறனை அதிகரிக்கிறது.

பொருள் நன்மை

ஒப்பீடு: பேக்கிங் செட் vs ஓ-ரிங் vs கூட்டு முத்திரை

விண்ணப்பங்கள்

முதன்மை தொழில்கள்

வழக்கமான உபகரணங்கள்

கட்டுப்பாடு மற்றும் தனிமை வால்வுகள்

கேட் வால்வுகள், பந்து வால்வுகள், குளோப் வால்வுகள்

பரஸ்பர பம்புகள்

மையவிலக்கு விசையியக்கக் குழாய்கள் (மெதுவான சுழற்சி)

ஹைட்ராலிக் சிலிண்டர்கள் மற்றும் ஆக்சுவேட்டர்கள்

அமுக்கிகள்

மிக்சர்கள் மற்றும் கிளர்ச்சியாளர்கள்

ஃபோர்ஜிங் பிரஸ்கள், இன்ஜெக்ஷன் மோல்டிங் மெஷின்கள்

நிஜ உலக பயன்பாடுகள்

வழக்கு ஆய்வு 1: இரசாயன தாவர வால்வு ஸ்டெம் பேக்கிங்

சவால்: 150 டிகிரி செல்சியஸ் வெப்பநிலையில் ஆக்கிரமிப்பு அமிலத்தைக் கையாளும் ஒரு இரசாயன ஆலை, ஒவ்வொரு 2-3 மாதங்களுக்கும் கட்டுப்பாட்டு வால்வு தண்டுகளில் O-வளையங்களை மாற்றுகிறது - இது விலை உயர்ந்த வேலையில்லா நேரம் மற்றும் பாதுகாப்புக் கவலைகளை ஏற்படுத்துகிறது.

தீர்வு: PTFE வி-ரிங் பேக்கிங் செட் கார்பன் நிரப்பப்பட்ட தரத்துடன். பரிந்துரைக்கப்பட்ட முறுக்கு விவரக்குறிப்புகளுடன் நிறுவப்பட்டது.

முடிவு: 18 மாதங்களுக்கு கசிவு இல்லை. திட்டமிடப்பட்ட பராமரிப்பின் போது பேக்கிங் இரண்டு முறை மீண்டும் இறுக்கப்பட்டது. பராமரிப்பு செலவுகள் மற்றும் வேலையில்லா நேரம் 80% குறைப்பு.

வழக்கு ஆய்வு 2: ஸ்லரி பம்ப் பேக்கிங்

சவால்: ஒரு ஸ்லரி பம்ப் கையாளும் சிராய்ப்பு ஊடகம் 4-6 வாரங்களுக்கு ஒருமுறை நிலையான பேக்கிங் தேய்ந்து போனது, அடிக்கடி உற்பத்தி குறுக்கீடுகள் தேவைப்பட்டன.

தீர்வு: வெளியேற்ற எதிர்ப்பு வளையங்களுடன் கூடிய கண்ணாடி நிரப்பப்பட்ட PTFE பேக்கிங்.

முடிவு: பேக்கிங் செட் 8 மாதங்கள் நீடித்தது — முந்தைய தீர்வை விட 8 மடங்கு அதிகம். பராமரிப்பு இடைவெளிகள் நீட்டிக்கப்பட்டுள்ளன. உற்பத்தி நேரம் கணிசமாக மேம்பட்டது.

வழக்கு ஆய்வு 3: தப்பியோடிய உமிழ்வு இணக்கம்

சவால்: முக்கியமான கட்டுப்பாட்டு வால்வுகளில் ISO 15848 ஃப்யூஜிடிவ் உமிழ்வு தரநிலைகளை பூர்த்தி செய்ய இயற்கை எரிவாயு செயலாக்க வசதி தேவை.

தீர்வு: PTFE-அடிப்படையிலான குறைந்த உமிழ்வு பேக்கிங் தொகுப்பு, தனியுரிம லூப்ரிகேஷன் பேக்கேஜ், ISO 15848 க்கு சோதிக்கப்பட்டது.

முடிவு: உமிழ்வு இணக்கம். கசிவு விகிதங்கள் அனுமதிக்கப்பட்ட வரம்புகளுக்குக் கீழே. தொடர்ச்சியான கண்காணிப்பு மூலம் நீண்ட கால செயல்திறன் சரிபார்க்கப்பட்டது.

குறிப்பு: உண்மையான வழக்கு முடிவுகள் பயன்பாட்டு நிபந்தனைகளைப் பொறுத்து மாறுபடும். பயன்பாடு சார்ந்த பரிந்துரைகளுக்கு எங்களைத் தொடர்பு கொள்ளவும்.

தொழில்நுட்ப விவரக்குறிப்புகள்

பொருள் தர விருப்பங்கள்

தர உத்தரவாதம்

100% விர்ஜின் PTFE மெட்டீரியல் — ரீகிரைண்ட் இல்லை, மறுசுழற்சி செய்யப்பட்ட பொருள் இல்லை. நிலையான தரம், தொகுதிக்கு பின் தொகுதி.

முழுத் தடமறிதல் - மூலப்பொருளிலிருந்து முடிக்கப்பட்ட தயாரிப்பு வரை கண்டறியக்கூடிய ஒவ்வொரு தொகுதியும். கோரிக்கையின் பேரில் பொருள் சான்றிதழ்கள் கிடைக்கும்.

துல்லியமான மோல்டிங் - ஒவ்வொரு பேக்கிங் வளையமும் துல்லியமாக வடிவமைக்கப்பட்ட அல்லது இறுக்கமான சகிப்புத்தன்மைக்கு இயந்திரம்.

நிறுவல் வழிகாட்டுதல் — ஒவ்வொரு ஆர்டருடனும் விரிவான நிறுவல் வழிமுறைகள் மற்றும் முறுக்கு விவரக்குறிப்புகள்.

ISO தர அமைப்பு — உற்பத்தி செயல்முறைகள் சர்வதேச தரத் தரங்களைப் பின்பற்றுகின்றன.

FDA கிரேடுகள் கிடைக்கும் — உணவு மற்றும் மருந்துப் பயன்பாடுகளுக்கான FDA-இணக்கமான மற்றும் USP வகுப்பு VI கிரேடுகள்.

அடிக்கடி கேட்கப்படும் கேள்விகள்

கே: PTFE பேக்கிங் செட் என்றால் என்ன, அது எப்படி வேலை செய்கிறது?

ப: இது PTFE வளையங்கள், மேல் அடாப்டர், V-வடிவ நடுத்தர மோதிரங்கள், கீழ் அடாப்டர், ஸ்டஃபிங் பாக்ஸில் நிறுவப்பட்டுள்ளது.

சுரப்பி நட்டு இறுக்கப்படும் போது, ​​V-வளையங்கள் தண்டு மற்றும் வீடு இரண்டிற்கும் எதிராக கதிரியக்கமாக விரிவடையும். சிஸ்டம் பிரஷர் மேலும் சீலிங் உதடுகளை உற்சாகப்படுத்துகிறது, அழுத்தம் அதிகரிக்கும் போது இறுக்கமான முத்திரை. சுய-ஆற்றல். தேய்மானம் ஏற்பட்டால் மீண்டும் இறுக்கக்கூடியது.

கே: பேக்கிங் செட் எதிராக ஓ-ரிங், நான் எப்போது மாற வேண்டும்?

ப: ஓ-மோதிரங்கள் தொடர்ந்து தோல்வியடையும் போது, ​​நகரும் தண்டுகளில், அழுத்த ஏற்ற இறக்கங்களின் கீழ் அல்லது ஆக்கிரமிப்பு இரசாயனங்களில் மாறவும்.

ஓ-மோதிரங்கள் நிலையானவை, அவை நிலையான பள்ளங்களில் மூடுகின்றன. பேக்கிங் செட் டைனமிக், அனுசரிப்பு, மீண்டும் இறுக்கக்கூடியது மற்றும் நகரும் பகுதிகளுக்காக கட்டமைக்கப்பட்டுள்ளது.

விலை ஒப்பீடு: ஓ-மோதிரங்கள் முன்பணம் குறைவாக இருக்கும். ஆனால் ஒவ்வொரு 3 மாதங்களுக்கும் அவற்றை மாற்றினால், 3-5 ஆண்டுகள் நீடிக்கும் ஒரு பேக்கிங் செட், உங்களின் உதிரிபாகங்கள், உழைப்பு மற்றும் வேலையில்லா நேரங்கள் ஆகியவற்றில் பெரிய அளவு அமெரிக்க டாலர்களை  சேமிக்கும்.

கே: வரம்புகள் மற்றும் மிகவும் பொதுவான நிறுவல் தவறு என்ன?

A: வெப்பநிலை: -180°C முதல் +200°C வரை (+315°C வரை மாற்றப்பட்டது).

அழுத்தம்: 500 பார் வரை. வேகம்: < 5 மீ/வி.

மிகவும் பொதுவான தவறு: சுரப்பியை அதிகமாக இறுக்குவது. PTFE மென்மையானது, அதிகப்படியான சுருக்கமானது குளிர் ஓட்டத்தை ஏற்படுத்துகிறது, மோதிரங்களை சிதைக்கிறது மற்றும் சீல் செய்வதற்கு பதிலாக கசிவை உருவாக்குகிறது. ஒரு முறுக்கு குறடு பயன்படுத்தவும். அதிகரிப்பில் இறுக்கவும்.

எங்கள் நிறுவல் வழிகாட்டியைப் பின்பற்றவும், ஒவ்வொரு ஆர்டருடனும் சேர்க்கப்பட்டுள்ளது.
