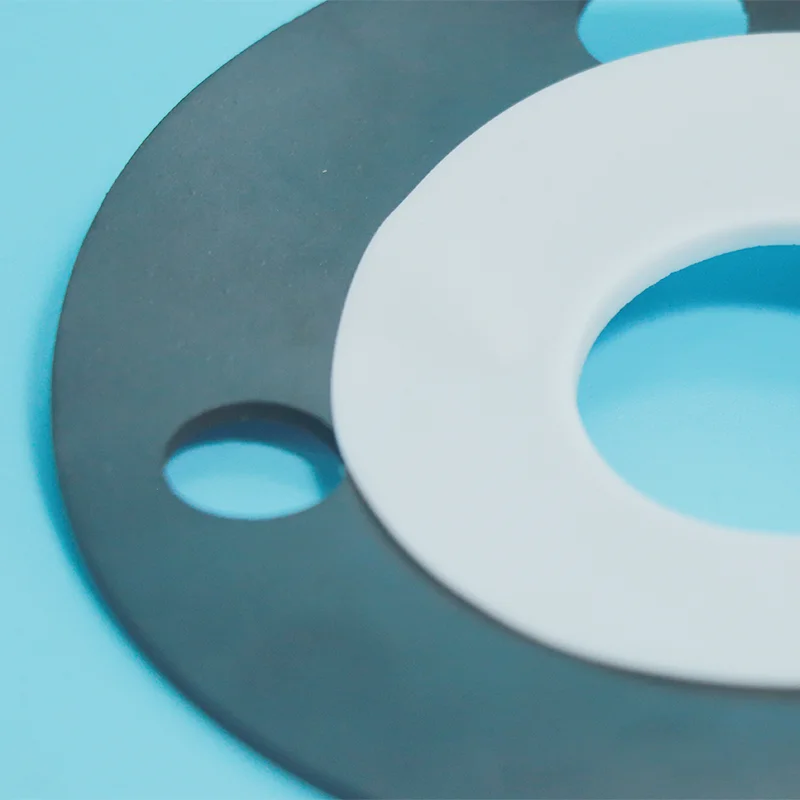

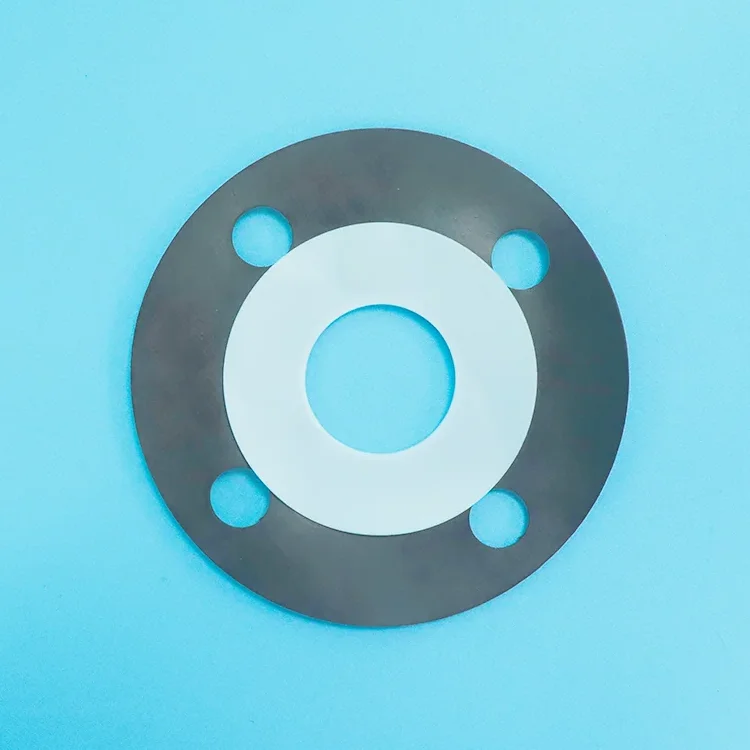

வகை B PTFE உறை கேஸ்கெட்

வகை B PTFE உறை கேஸ்கெட்டானது PTFE பிளாக்கிலிருந்து ஒரு சதுர குறுக்குவெட்டாக மாற்றப்பட்டு, நிரப்பு மையத்தை பிளவு இல்லாமல் முழுமையாக இணைக்கிறது. வகை A ஐ விட சிறந்த சீலிங் ஒருமைப்பாடு. திடமான PTFE ஐ விட குறைந்த விலை.

உங்கள் விளிம்பு அளவு மற்றும் மீடியாவை Taifno க்கு அனுப்பவும், நாங்கள் ஒரு தொழில்முறை உற்பத்தியாளர் மற்றும் தனிப்பயனாக்கப்பட்ட தீர்வுகளை வழங்க முடியும்.

வகை B PTFE என்வலப் கேஸ்கெட் என்றால் என்ன?

ஒரு வகை B PTFE உறை கேஸ்கெட்டானது PTFE வெளிப்புற ஜாக்கெட்டைக் கொண்டுள்ளது, இது திடமான PTFE பிளாக் அல்லது தாளில் இருந்து இயந்திரம் செய்யப்படுகிறது, இது ஒரு மென்மையான நிரப்பு மையத்தை முழுமையாக இணைக்கிறது. வகை A (வெளிப்புற விளிம்பில் இருந்து ஒரு பிளவு வெட்டு உள்ளது) போலல்லாமல், வகை B ஒரு சதுர குறுக்குவெட்டுடன் இயந்திரமயமாக்கப்படுகிறது மற்றும் பிளவு இல்லாதது - நிரப்பு மையமானது PTFE உறைக்குள் முழுமையாக மூடப்பட்டிருக்கும்.

கட்டமைப்பு:

PTFE ஜாக்கெட்: PTFE பிளாக் அல்லது ஷீட்டிலிருந்து ஒரு சதுர குறுக்குவெட்டிற்குள் மெஷின் செய்யப்பட்டது, ஃபில்லர் கோர் முழுவதுமாக வெளிப்படும் பிளவு இல்லாமல் இணைக்கப்பட்டுள்ளது

ஃபில்லர் கோர்: அஸ்பெஸ்டாஸ் அல்லாத ரப்பர் தாள், சுருக்கப்பட்ட ஃபைபர் அல்லது கிராஃபைட் கலவை தாள் போன்ற உலோகம் அல்லாத பொருள்

வகை B கட்டுமானம்: எந்திர சதுர குறுக்குவெட்டு கொண்ட முழு உறை, பிளவு இல்லை, வெளிப்படும் நிரப்பு இல்லை, சிறந்த சீல் ஒருமைப்பாடு

முக்கிய பண்புகள்:

பிளவு இல்லை: PTFE ஜாக்கெட்டுக்குள் ஃபில்லர் கோர் முழுமையாக சீல் செய்யப்பட்டுள்ளது, எந்த பலவீனமான புள்ளியும் இல்லை

சிறந்த சீல் ஒருமைப்பாடு: இயந்திர கட்டுமானமானது வகை A உடன் ஒப்பிடும்போது சிறந்த சீல் செய்யும் செயல்திறனை வழங்குகிறது

உள் விட்டம் பொருத்தம்: உள் விட்டத்தை ஃபிளேன்ஜ் துவாரத்துடன் பொருத்தவும், ஓட்டம் கொந்தளிப்பைத் தடுக்கவும் மற்றும் அரிப்பைக் குறைக்கவும்

ஒப்பீடு மற்றும் தேர்வு வழிகாட்டி

வகை A vs வகை B vs வகை C vs சாலிட் PTFE

விரைவான தேர்வு வழிகாட்டி

முதன்மை பயன்பாடுகள்

தொழில்நுட்ப விவரக்குறிப்புகள்

வகை B PTFE உறை கேஸ்கெட் பண்புகள்

கிடைக்கும் நிரப்பு விருப்பங்கள்

வழக்கு ஆய்வு

ஷாங்காயில் உள்ள ஒரு பெரிய பெட்ரோகெமிக்கல் ஆலையில், எத்திலீன் கிராக்கர் கேஸ் கம்ப்ரசரின் (வகுப்பு 300) அவுட்லெட் பைப்லைன் வால்வு, அரிக்கும் ஊடகம், உயர்ந்த வெப்பநிலை, அழுத்தம் ஏற்ற இறக்கங்கள் மற்றும் அடிக்கடி ஸ்டார்ட்-ஸ்டாப் சுழற்சிகள் ஆகியவற்றுடன் H₂S-கொண்ட சேவை நிலைமைகளின் கீழ் இயங்குகிறது. முறுக்கு பொருட்கள் மற்றும் நிரப்பு கூறுகளின் அரிப்பு, சாத்தியமான கசிவு அபாயங்களை உருவாக்குதல் மற்றும் பராமரிப்பு தேவைகளை அதிகரிப்பதன் காரணமாக அசல் சுழல் காயம் கேஸ்கட்கள் நீண்ட கால செயல்பாட்டின் போது சீல் செயல்திறனை படிப்படியாக இழந்தன.

இந்த சவால்களை எதிர்கொள்ள, ஆலை தற்போதுள்ள கேஸ்கட்களை வகை B PTFE-இணைக்கப்பட்ட கேஸ்கட்களுடன் மாற்றியது. முழு PTFE-ஜாக்கெட்டட் நெகிழ்வான நிரப்பு மையத்தை கொண்டுள்ளது, இந்த வடிவமைப்பு H₂S, அமிலங்கள், காரங்கள் மற்றும் பிற ஆக்கிரமிப்பு இரசாயனங்களுக்கு சிறந்த எதிர்ப்பை வழங்குகிறது, அதே நேரத்தில் செயல்முறை ஊடகம் மற்றும் உள் நிரப்பு பொருட்களுக்கு இடையே நேரடி தொடர்பைத் தடுக்கிறது. சுருக்கக்கூடிய மையமானது மேம்பட்ட மீட்பு செயல்திறனை வழங்குகிறது, இது செயல்பாட்டின் போது விளிம்பு முறைகேடுகள் மற்றும் அழுத்தம் ஏற்ற இறக்கங்களை ஈடுசெய்ய கேஸ்கெட்டை அனுமதிக்கிறது.

நிறுவிய பின், வகை B PTFE-இணைக்கப்பட்ட கேஸ்கட்கள் எத்திலீன் கிராக்கர் கேஸ் கம்ப்ரசர் அவுட்லெட் வால்வு பயன்பாட்டில் நிலையான சீல் செயல்திறனை அடைந்தன. 4-ஆண்டு திருப்புமுனை சுழற்சி முழுவதும், கணினி பூஜ்ஜிய கசிவை பராமரித்தது, PTFE-இணைக்கப்பட்ட கேஸ்கெட் தொழில்நுட்பத்தின் நீண்டகால நம்பகத்தன்மையை நிரூபித்து, பெட்ரோகெமிக்கல் சீல் பயன்பாடுகளை கோருகிறது, அதே நேரத்தில் பராமரிப்பு அதிர்வெண்ணைக் குறைக்கிறது மற்றும் செயல்பாட்டு பாதுகாப்பை மேம்படுத்துகிறது.

அடிக்கடி கேட்கப்படும் கேள்விகள்

கே: வகை B PTFE உறை கேஸ்கெட் என்றால் என்ன, அதை நான் எப்போது பயன்படுத்த வேண்டும்?

A: ஒரு வகை B PTFE என்வலப் கேஸ்கெட் என்பது ஒரு சதுர குறுக்குவெட்டுடன் கூடிய இயந்திரம் செய்யப்பட்ட PTFE ஜாக்கெட் ஆகும். முழு உறை, வகை A (ஸ்லிட் வகை) உடன் ஒப்பிடும்போது சிறந்த சீல் ஒருமைப்பாட்டினை வழங்குகிறது, வெளிப்படும் ஃபில்லர் கோர் இல்லை, சாத்தியமான பலவீனமான புள்ளி இல்லை. உள் விட்டம், ஃப்ளேஞ்ச் துவாரத்துடன் பொருந்தி, ஓட்டம் கொந்தளிப்பைத் தடுக்கிறது.

எப்போது B வகையைப் பயன்படுத்தவும்:  நடுத்தர முதல் உயர் அழுத்த அரிக்கும் சேவைக்கு (5.0 MPa வரை) வகை A ஐ விட சிறந்த சீல் நம்பகத்தன்மை தேவை, ஆனால் திடமான PTFEக்கு பணம் செலுத்த விரும்பவில்லை.

வகை B ஐப் பயன்படுத்தக் கூடாது: குறைந்த அழுத்தம், செலவு உணர்திறன் பயன்பாடுகள் வகை A போதுமானதாக இருக்கும். உயர் அழுத்த அல்லது பெரிய விட்டம் கொண்ட சேவைக்கு, வகை C. இறுதி இரசாயனத் தூய்மை மற்றும் ஊடுருவல் அபாயம் இல்லாததற்கு, திடமான PTFE ஐக் கருதுங்கள்.

கே: வகை B எதிராக திட PTFE கேஸ்கெட், நான் எதை தேர்வு செய்ய வேண்டும்?

A: வகை B (உறை) PTFE ஜாக்கெட்டிலிருந்து ரசாயன எதிர்ப்பை வழங்குகிறது, இது திடமான PTFE ஐ விட குறைந்த செலவில் ஃபில்லர் கோர் மூலம் சுருக்கக்கூடிய தன்மை கொண்டது.

இருப்பினும், காலப்போக்கில் PTFE ஜாக்கெட் வழியாக மீடியா ஊடுருவினால், ஃபில்லர் கோர் தாக்கப்படலாம். சாலிட் PTFE கேஸ்கெட் அதிகபட்ச இரசாயன எதிர்ப்பு மற்றும் தூய்மையை வழங்குகிறது, ஃபில்லர் கோர் இல்லை, ஊடுருவல் அபாயம் இல்லை.

ஆனால் இது கணிசமாக அதிக செலவாகும் மற்றும் குறைந்த மீள்தன்மை கொண்டது (ஸ்பிரிங்-பேக் வழங்க ஃபில்லர் கோர் இல்லை).

விரைவு விதி:

நடுத்தர அழுத்தம், செலவு உணர்வு, அரிக்கும் சேவை → வகை B.

உயர் அழுத்தம், அல்ட்ராப்பூர், முக்கியமான சேவை, எந்த ஊடுருவல் ஆபத்து ஏற்கத்தக்கது → திடமான PTFE.

கே: வரம்புகள் என்ன மற்றும் மிகவும் பொதுவான தவறுகள் என்ன?

A: வெப்பநிலை: +200°C வரை.

அழுத்தம்: 5.0 MPa வரை (50 பார்).

இரசாயனம்: pH 0-14 உலகளாவிய எதிர்ப்பு, அதிக வெப்பநிலையில் உருகிய கார உலோகங்கள் அல்லது தனிம ஃவுளூரைனுடன் பொருந்தாது. காலப்போக்கில் சில இரசாயனங்கள் (நைட்ரிக் அமிலம், குளோரின், எத்திலீன் ஆக்சைடு) மூலம் PTFE ஊடுருவ முடியும்.

பொதுவான தவறுகள்:

(1) PTFE ஊடகத்தை ஊடுருவிச் செல்லும் பயன்பாடுகளில் B வகையைப் பயன்படுத்துதல்: சில இரசாயனங்கள் காலப்போக்கில் PTFE வழியாக ஊடுருவி நிரப்பு மையத்தைத் தாக்கலாம், கேஸ்கட்களை தவறாமல் மாற்றலாம் அல்லது திடமான PTFE கேஸ்கட்களைப் பயன்படுத்தலாம்.

(2) அதிக-இறுக்குதல்: அதிகப்படியான சுருக்கம் PTFE ஜாக்கெட்டை சேதப்படுத்தும், கட்டுப்படுத்தப்பட்ட முறுக்குவிசையைப் பயன்படுத்தவும்.

(3) தவறான அளவுத் தேர்வு: A மற்றும் B வகைகள் DN500 வரையிலான அளவுகளுக்குப் பரிந்துரைக்கப்படுகின்றன, பெரிய விட்டத்திற்கு, வகை C விரும்பப்படுகிறது.
