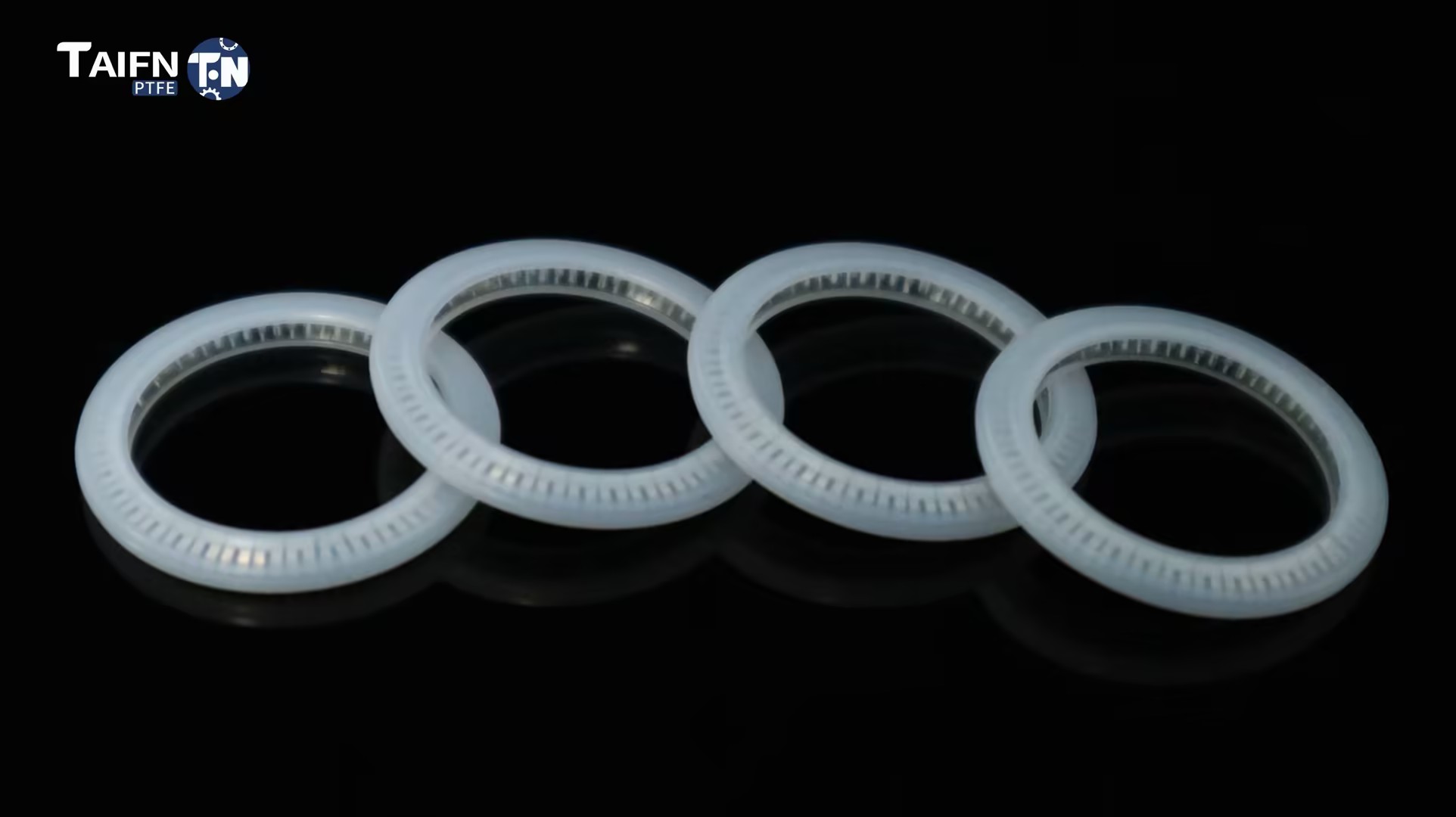

யு-வகை ஸ்பிரிங் எனர்ஜிஸ்டு சீல்

U-வகை ஸ்பிரிங் எனர்ஜிஸ்டு சீல் U-வடிவ PTFE ஜாக்கெட் மற்றும் உள் உலோக ஸ்பிரிங் ஆகியவற்றைக் கொண்டுள்ளது, இது நிலையான, பரஸ்பர மற்றும் ரோட்டரி பயன்பாடுகள் உட்பட பலவிதமான இயக்க நிலைமைகளுக்கு ஏற்றதாக அமைகிறது. PTFE சீல் தீர்வுகளின் தொழில்முறை சப்ளையராக, Taifno ISO 9001 மற்றும் ISO 14001 சான்றிதழ்களைக் கொண்டுள்ளது, மேலும் எங்கள் தயாரிப்புகள் CE மற்றும் FDA போன்ற தரநிலைகளுக்கு இணங்குகின்றன. நாங்கள் OEM தனிப்பயனாக்குதல் சேவைகளை வழங்குகிறோம்; தயவுசெய்து உங்கள் விண்ணப்ப விவரங்களைச் சமர்ப்பிக்க தயங்கவும், நாங்கள் மேற்கோளை வழங்குவோம் மற்றும் 24 மணி நேரத்திற்குள் பின்தொடர்வோம்.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

U-வகை ஸ்பிரிங் எனர்ஜிஸ்டு சீல் உள்ள ஸ்பிரிங் பூஜ்ஜிய அழுத்த நிலைமைகளின் கீழ் சீல் சக்தியை வழங்குகிறது; அமைப்பு அழுத்தம் U- வடிவ குழிக்குள் நுழையும் போது, அது தண்டுக்கு எதிராக சீல் செய்யும் உதடுகளை மிகவும் இறுக்கமாக அழுத்துகிறது, அதிக அழுத்தம், இறுக்கமான முத்திரை.

மேலும், PTFE பொருள் சிறந்த உலகளாவிய இரசாயன எதிர்ப்பு மற்றும் பரந்த இயக்க வெப்பநிலை வரம்பில் -180 ° C முதல் +200 ° C வரை வழங்குகிறது; இது 40 MPa (டைனமிக்) / 60 MPa (நிலையான) மற்றும் நேரியல் வேகம் 15 m/s வரையிலான அழுத்தங்களை ஆதரிக்கிறது, இது பரந்த அளவிலான இயக்க நிலைமைகளுக்கு ஏற்றதாக அமைகிறது.

யு-டைப் ஸ்பிரிங் எனர்ஜிஸ்டு சீல் என்றால் என்ன?

U-வகை ஸ்பிரிங் எனர்ஜிஸ்டு சீல் என்பது PTFE U-வடிவ ஜாக்கெட், உள்ளே ஒரு உலோக ஸ்பிரிங். இது தடி (உள் சீல்) அல்லது பிஸ்டன் (வெளிப்புற சீல்) பயன்பாடுகளுக்காக வடிவமைக்கப்பட்ட ஒரு திசை சீல் உறுப்பு ஆகும்.

இது எவ்வாறு செயல்படுகிறது:

பூஜ்ஜிய அழுத்தம்: ஸ்பிரிங் ஆரம்ப சீல் சக்தியை வழங்குகிறது, கணினி அழுத்தம் இல்லாதபோதும் முத்திரைகள்

அழுத்தத்தின் கீழ்: அமைப்பு அழுத்தம் U-குழிவுக்குள் நுழைந்து, இனச்சேர்க்கை மேற்பரப்பிற்கு எதிராக இறுக்கமான உதடுகளை அழுத்துகிறது, அழுத்தம் = இறுக்கமான முத்திரை

சுய-ஆற்றல்: வசந்த காலம் தேய்மானம், வன்பொருள் சகிப்புத்தன்மை மற்றும் வெப்ப சைக்கிள் ஓட்டுதல் ஆகியவற்றை ஈடுசெய்கிறது, காலப்போக்கில் சீல் விசையை பராமரிக்கிறது

U-Type vs V-Type: உங்களுக்கு எது தேவை?

அம்சம்	U-வகை	வி-வகை
சீல் செய்யும் திசை	ரேடியல் - பிஸ்டன் கம்பிகள், வால்வு தண்டுகள்	அச்சு - விளிம்புகள், கவர்கள், இறுதி முகங்கள்
சிறந்தது	டைனமிக் சீல் (எதிர்வினை/சுழற்சி)	நிலையான சீல்
அழுத்தம் வரம்பு	40-60 MPa வரை	60 MPa வரை
வேகம்	15 மீ/வி வரை (பரஸ்பரம்)	கீழ் - நிலையான அல்லது குறைந்த வேக ரோட்டரி

U-வகையை ஏன் தேர்வு செய்ய வேண்டும்?

பிரச்சனை	U-Type அதை எவ்வாறு தீர்க்கிறது
பூஜ்ஜிய அழுத்தத்தில் O-வளையங்கள் கசியும்	வசந்தம் சீல் சக்தியை வழங்குகிறது - "தொடக்க கசிவு" இல்லை
இரசாயனங்களில் ரப்பர் சிதைகிறது	PTFE ஜாக்கெட் வேதியியல் ரீதியாக செயலற்றது - pH 0-14, உலகளாவிய எதிர்ப்பு
எலாஸ்டோமர்கள் +150 ° C க்கு மேல் தோல்வியடைகின்றன	கைப்பிடிகள் -180°C முதல் +200°C வரை
அதிக உராய்வு - குச்சி சீட்டு	PTFE மிகக் குறைந்த உராய்வு - மென்மையான இயக்கம், ஸ்டிக்-ஸ்லிப் இல்லை
நகரும் தண்டுகளில் ஓ-மோதிரங்கள் தோல்வியடைகின்றன	பரஸ்பர மற்றும் சுழலும் இயக்கத்திற்காக வடிவமைக்கப்பட்டுள்ளது - டைனமிக் சீல்
அடிக்கடி மாற்றுதல்	ஸ்பிரிங் உடைகளுக்கு ஈடுசெய்கிறது - ஆண்டுகள் நீடிக்கும், மாதங்கள் அல்ல

ஒப்பீடு மற்றும் தேர்வு வழிகாட்டி

யு-டைப் vs ஓ-ரிங் vs வி-டைப்

அம்சம்	யு-வகை ஸ்பிரிங் சீல்	ஓ-ரிங்	வி-வகை ஸ்பிரிங் சீல்
ஜீரோ பிரஷர் சீல்	✅ ஆம் - வசந்தம் சக்தியை வழங்குகிறது	❌ இல்லை	✅ ஆம்
அழுத்தம் - மாறும்	40 MPa வரை	மிதமான	கீழ்
அழுத்தம் - நிலையானது	60 MPa வரை	மிதமான	60 MPa வரை
வெப்பநிலை	-180°C முதல் +200°C வரை	-180°C முதல் +200°C வரை	-180°C முதல் +200°C வரை
இரசாயன எதிர்ப்பு	★★★★★ உலகளாவிய	★★☆☆☆	★★★★★
உராய்வு	★★★★★ குறைந்த	★★★★☆	★★★★★
தண்டு இயக்கம்	பரஸ்பரம் & சுழலும்	நிலையானது மட்டுமே	நிலையான/குறைந்த வேகம்
இழப்பீடு அணியுங்கள்	✅ வசந்தம் ஈடுசெய்கிறது	❌ இல்லை	✅ ஆம்
சிறந்தது	பிஸ்டன் தண்டுகள், வால்வு தண்டுகள்	பொது நிலையானது	விளிம்புகள், கவர்கள்
செலவு	$$$	$	$$$

விரைவான தேர்வு வழிகாட்டி

உங்கள் சேவை என்றால்...	தேர்ந்தெடு...
பிஸ்டன் கம்பிகள், வால்வு தண்டுகள் - பரஸ்பர இயக்கம்	ஹெலிகல்/கான்டிலீவர் ஸ்பிரிங் உடன் U-வகை
ரோட்டரி தண்டுகள் - குறைந்த வேக சுழற்சி	கான்டிலீவர் ஸ்பிரிங் உடன் U-வகை
விளிம்புகள், கவர்கள், இறுதி முகங்கள் - நிலையான சீல்	வி-வகை
பொது நோக்கம், குறைந்த செலவு, சுத்தமான ஊடகம்	ஓ-ரிங்
உயர் அழுத்தம் (60 MPa வரை)	பின்-அப் வளையங்களுடன் U-வகை
தீவிர வெப்பநிலை (-180°C முதல் +200°C வரை)	எல்கிலாய்/ஹஸ்டெல்லாய் ஸ்பிரிங் உடன் U-வகை
உணவு/மருந்த தொடர்பு - FDA இணக்கம்	கன்னி PTFE ஜாக்கெட்டுடன் U-வகை

முதன்மை பயன்பாடுகள்

தொழில்	விண்ணப்பம்
இரசாயன செயலாக்கம்	பிஸ்டன் பம்புகள், வால்வு தண்டுகள், உலைகள் - அமிலங்கள், கரைப்பான்கள், ஆக்கிரமிப்பு இரசாயனங்கள்
மருந்து	மலட்டுச் செயலாக்கம், நிரப்புதல் உபகரணங்கள் - FDA/USP, CIP/SIP கருத்தடை
உணவு & பானம்	சுகாதார வால்வுகள், நிரப்புதல் இயந்திரங்கள் - FDA இணக்கம், CIP திரவங்கள்
குறைக்கடத்தி	உயர் தூய்மை வாயு மற்றும் இரசாயன முத்திரைகள், வெற்றிட அமைப்புகள் - தீவிர தூய்மை
எண்ணெய் மற்றும் எரிவாயு	வெல்ஹெட் உபகரணங்கள், கட்டுப்பாட்டு வால்வுகள், பம்புகள் - உயர் அழுத்தம், H₂S
விண்வெளி	ஹைட்ராலிக் அமைப்புகள், எரிபொருள் அமைப்புகள் - தீவிர வெப்பநிலை, அதிக நம்பகத்தன்மை

நிஜ உலக பயன்பாடுகள்

வழக்கு ஆய்வு 1: கெமிக்கல் பம்ப் — 3x நீண்ட ஆயுள்

சவால்: ஒரு இரசாயன ஆலையானது பிஸ்டன் பம்ப்களில் உள்ள ரப்பர் ஓ-ரிங்க்களுக்குப் பதிலாக 2-3 மாதங்களுக்கு ஒருமுறை கரைப்பான்களைக் கையாள்கிறது, இதனால் வீக்கம் மற்றும் கடினப்படுத்துதல் காரணமாக உற்பத்தி குறுக்கீடுகள் ஏற்படுகின்றன.

தீர்வு: கார்பன் நிரப்பப்பட்ட PTFE ஜாக்கெட் மற்றும் 316 ஸ்டெயின்லெஸ் ஸ்டீல் ஸ்பிரிங் உடன் நிறுவப்பட்ட U-வகை ஸ்பிரிங்-எனர்ஜைஸ்டு சீல். நிலையான AS568A பள்ளம் வடிவமைப்பு பராமரிக்கப்படுகிறது.

முடிவு: 9 மாதங்களுக்கு மேல் முத்திரைகள் நீடித்தன, ரப்பரை விட 3 மடங்கு அதிகம். ஜீரோ கசிவு. பராமரிப்பு இடைவெளிகள் வாரங்கள் முதல் பருவங்கள் வரை நீட்டிக்கப்பட்டுள்ளது.

வழக்கு ஆய்வு 2: மருந்து நிரப்பு — FDA இணக்கம்

சவால்: ஒரு மருந்து நிரப்பும் இயந்திரத்திற்கு சுழலும் வால்வு கையாளும் மலட்டுத் தயாரிப்புக்கான முத்திரை தேவை. ரப்பர் ஓ-மோதிரங்கள் FDA பிரித்தெடுக்கக்கூடிய சோதனையில் தேர்ச்சி பெறவில்லை.

தீர்வு: விர்ஜின் PTFE ஜாக்கெட் மற்றும் 316 ஸ்டெயின்லெஸ் ஸ்டீல் ஸ்பிரிங் உடன் U-வகை ஸ்பிரிங் சீல் வழங்கப்படுகிறது. FDA-இணக்கமான பொருள். முழு ஆவணங்கள் வழங்கப்பட்டுள்ளன.

முடிவு: எப்டிஏ பிரித்தெடுக்கக்கூடிய சோதனையில் தேர்ச்சி. சீல் மீண்டும் மீண்டும் CIP/SIP ஸ்டெரிலைசேஷன் சுழற்சிகளில் இருந்து தப்பித்தது. 18 மாதங்களில் மாற்று இல்லை.

குறிப்பு: உண்மையான வழக்கு முடிவுகள் பயன்பாட்டு நிபந்தனைகளைப் பொறுத்து மாறுபடும். பயன்பாடு சார்ந்த பரிந்துரைகளுக்கு எங்களைத் தொடர்பு கொள்ளவும்.

Factory Factory Factory Factory

தொழில்நுட்ப விவரக்குறிப்புகள்

தயாரிப்பு பண்புகள்

அளவுரு	மதிப்பு
வெப்பநிலை வரம்பு	-180°C முதல் +200°C வரை (தரம் சார்ந்தது)
அழுத்தம் - மாறும்	40 MPa வரை (பேக்-அப் வளையங்களுடன்: 60 MPa வரை)
அழுத்தம் - நிலையானது	60 MPa வரை
வேகம் - பரஸ்பரம்	15 மீ/வி வரை
வேகம் - ரோட்டரி	1-3 மீ/வி வரை
பொருள்	PTFE ஜாக்கெட் + துருப்பிடிக்காத ஸ்டீல் ஸ்பிரிங் (301/316)
இரசாயன எதிர்ப்பு	pH 0-14 - கிட்டத்தட்ட உலகளாவியது
சீல் வகை	ரேடியல் சீல் - தடி அல்லது பிஸ்டன்

ஜாக்கெட் பொருள் விருப்பங்கள்

தரம்	சிறந்தது	முக்கிய பலன்	இரசாயன வரம்பு
கன்னி PTFE	சுத்தமான இரசாயனங்கள், FDA பயன்பாடுகள், பொது சேவை	உலகளாவிய இரசாயன எதிர்ப்பு, குறைந்த உராய்வு, FDA இணக்கம்	மென்மையான - குறைந்த உடைகள் எதிர்ப்பு
கார்பன் நிரப்பப்பட்ட PTFE	அதிக வேகம், வெப்பச் சிதறல், நிலையான எதிர்ப்பு	வெப்ப கடத்துத்திறன், மேம்படுத்தப்பட்ட க்ரீப் எதிர்ப்பு	வலுவான ஆக்ஸிஜனேற்றிகள் அல்ல
கண்ணாடி நிரப்பப்பட்ட PTFE	சிராய்ப்பு ஊடகம், அதிக உடைகள், குழம்புகள்	இயந்திர வலிமை அதிகரித்தது, எதிர்ப்பை அணியுங்கள்	HF அல்லது வலுவான காரம் அல்ல
MoS₂-நிரப்பப்பட்ட PTFE	ஒட்டும் ஊடகம், குறைந்த முறுக்கு, மேம்படுத்தப்பட்ட லூப்ரிசிட்டி	குறைக்கப்பட்ட உராய்வு, மேம்படுத்தப்பட்ட உடைகள் எதிர்ப்பு	ஆக்ஸிஜனேற்ற அமிலங்களுக்கு அல்ல

வசந்த பொருள் விருப்பங்கள்

வசந்த பொருள்	சிறந்தது
301 எஸ்எஸ் / 316 எஸ்எஸ்	பொது இரசாயன சேவை, மிதமான வெப்பநிலை
316லி எஸ்.எஸ்	மேம்படுத்தப்பட்ட அரிப்பு எதிர்ப்பு - ஆக்கிரமிப்பு இரசாயனங்கள், உப்பு நீர்
எல்கிலோய்®	சிறந்த அரிப்பு எதிர்ப்பு, அதிக வெப்பநிலை - விண்வெளி, முக்கியமான
Hastelloy® C-276	தீவிர அரிப்பு எதிர்ப்பு - அதிக ஆக்கிரமிப்பு இரசாயனங்கள், அமிலங்கள்
இன்கோனல்®	அதிக வெப்பநிலை வலிமை - தீவிர வெப்பம் (+260°C+)

வசந்த வகை விருப்பங்கள்

வசந்த வகை	சிறந்தது	முக்கிய அம்சம்
ஹெலிகல் ஸ்பிரிங்	உயர் அழுத்தம், நிலையான/குறைந்த-வேக டைனமிக்	அதிக சுமை, சீரான முன் சுமை
கான்டிலீவர் வசந்தம்	டைனமிக் சீல், சிராய்ப்பு ஊடகம்	உதடு விளிம்பில் ஏற்றுதல் - ஸ்கிராப்பிங் நடவடிக்கை
வி-வசந்தம்	குறைக்கப்பட்ட உராய்வு, மிதமான அழுத்தம்	மென்மையான வசந்த பண்பு, குறைந்த உராய்வு

Taifno தர உத்தரவாதம்

100% விர்ஜின் PTFE ரெசின் — ரீகிரைண்ட் இல்லை, மறுசுழற்சி செய்யப்பட்ட பொருள் இல்லை. நிலையான தரம், தொகுதிக்கு பின் தொகுதி.

துல்லியமான CNC இயந்திரம் — அச்சு செலவுகள் இல்லை. 5 மிமீ முதல் 3300 மிமீ விட்டம் வரை தனிப்பயன் அளவுகள்.

முழுத் தடமறிதல் - மூலப்பொருளிலிருந்து முடிக்கப்பட்ட முத்திரை வரை கண்டறியக்கூடிய ஒவ்வொரு தொகுதியும். கோரிக்கையின் பேரில் பொருள் சான்றிதழ்கள்.

ISO 9001 சான்றளிக்கப்பட்டது — ISO தர மேலாண்மை அமைப்புகளின் கீழ் சான்றளிக்கப்பட்ட உற்பத்தி செயல்முறைகள்.

FDA-இணக்கமான கிரேடுகள் உள்ளன — Virgin PTFE FDA 21 CFR 177.1550 மற்றும் BfR தேவைகளைப் பூர்த்தி செய்கிறது.

ஸ்பிரிங் அலாய்ஸ் கிடைக்கும் — 301/316 SS தரநிலை; தீவிர நிலைமைகளுக்கு Elgiloy, Hastelloy, Inconel.

நிலையான க்ரூவ் இணக்கத்தன்மை — AS568A, DIN 3771 நிலையான O-ரிங் பள்ளங்களுக்குப் பொருந்தும்.

Test Test Test Test

அடிக்கடி கேட்கப்படும் கேள்விகள்

கே: U-வகை ஸ்பிரிங் எனர்ஜிஸ்டு சீல் என்றால் என்ன, அதை நான் எப்போது பயன்படுத்த வேண்டும்?

ப: உள்ளே மெட்டல் ஸ்பிரிங் கொண்ட PTFE U வடிவ ஜாக்கெட். நகரும் தண்டுகளில் பூஜ்ஜிய அழுத்தத்திலிருந்து உயர் அழுத்தத்திற்கு (60 MPa வரை) முத்திரைகள்.

O-வளையங்கள் அல்லது ரப்பர் லிப் முத்திரைகள் தோல்வியடையும் போது, பிஸ்டன் கம்பிகள், வால்வு தண்டுகள் மற்றும் ஆக்கிரமிப்பு இரசாயனங்கள், தீவிர வெப்பநிலை அல்லது உயர் அழுத்தத்தை கையாளும் டைனமிக் பயன்பாடுகளில் இதைப் பயன்படுத்தவும்.

U-வகை vs V-வகை: U-வகை என்பது பிஸ்டன் கம்பிகள் மற்றும் வால்வு தண்டுகளுக்கு ரேடியல் சீலிங் ஆகும். V-வகை என்பது விளிம்புகள் மற்றும் அட்டைகளுக்கு அச்சு சீல் ஆகும்.

நீங்கள் நகரும் கம்பியை அடைத்தால்: U-வகையைத் தேர்ந்தெடுக்கவும்.

ஒரு விளிம்பு அல்லது அட்டையை சீல் செய்தால்: V-வகையைத் தேர்ந்தெடுக்கவும்.

கே: U-வகை ஸ்பிரிங் சீல் எவ்வளவு செலவாகும்?

ப: விலை விட்டம், ஜாக்கெட் மெட்டீரியல், ஸ்பிரிங் அலாய், ஸ்பிரிங் வகை மற்றும் அளவு ஆகியவற்றைப் பொறுத்தது. நிலையான அளவுகள் தோராயமாக X−X−Y இல் தொடங்கும். ஒரு வரைபடத்திற்குக் குறிப்பிடப்பட்ட தனிப்பயன் அளவுகள்.

ஸ்பிரிங் அலாய் தாக்கங்களின் விலை: 301/316 SS (நிலையான, குறைந்த விலை) → Elgiloy/Hastelloy (அதிக அரிப்பு/அதிக வெப்பநிலை, அதிக விலை).

ஸ்பிரிங் வகை தாக்கங்களின் விலை: ஹெலிகல் (அதிக சுமை) எதிராக கான்டிலீவர் (டைனமிக் ஸ்கிராப்பிங்) எதிராக வி-ஸ்பிரிங் (குறைந்த உராய்வு).

கே: வரம்புகள் மற்றும் மிகவும் பொதுவான நிறுவல் தவறுகள் என்ன?

A: வெப்பநிலை: -180°C முதல் +200°C வரை (தரம் சார்ந்தது).

அழுத்தம்: 40 MPa (டைனமிக்) / 60 MPa (நிலையான) வரை.

வேகம்: 15 மீ/வி வரை (பரஸ்பரம்), 1-3 மீ/வி வரை (ரோட்டரி).

இரசாயன வரம்புகள்:

PTFE ஜாக்கெட்: உருகிய கார உலோகங்கள் அல்லது தனிம புளோரின் அல்ல.

கண்ணாடி நிரப்பப்பட்டவை: HF அல்லது வலுவான காரம் அல்ல.

கார்பன் நிரப்பப்பட்ட: வலுவான ஆக்ஸிஜனேற்றிகள் அல்ல.

மூன்று பொதுவான தவறுகள்:

(1) நிறுவலின் போது உதட்டை சேதப்படுத்துதல்: நிறுவும் முன் ஆய்வு.

(2) அதிக இறுக்கமான அல்லது முறையற்ற பள்ளம் வடிவமைப்பு: U-வகை முத்திரைகள் நிலையான AS568A O-வளைய பள்ளங்களுக்கு பொருந்தும். தவறான பரிமாணங்கள் முத்திரையை சேதப்படுத்தும்.

(3) பின்னோக்கி நிறுவுதல்: U-வகை முத்திரைகள் திசை நோக்கியவை. U-திறப்பு அழுத்தம் பக்கத்தை எதிர்கொள்ள வேண்டும் (அழுத்தம் "U" இல் நுழையும்).
