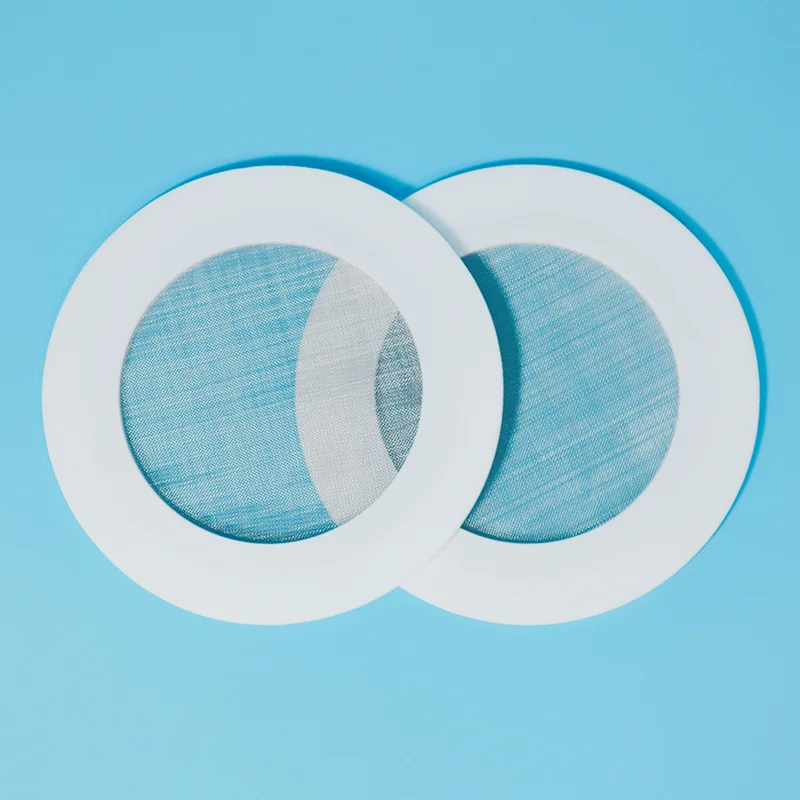

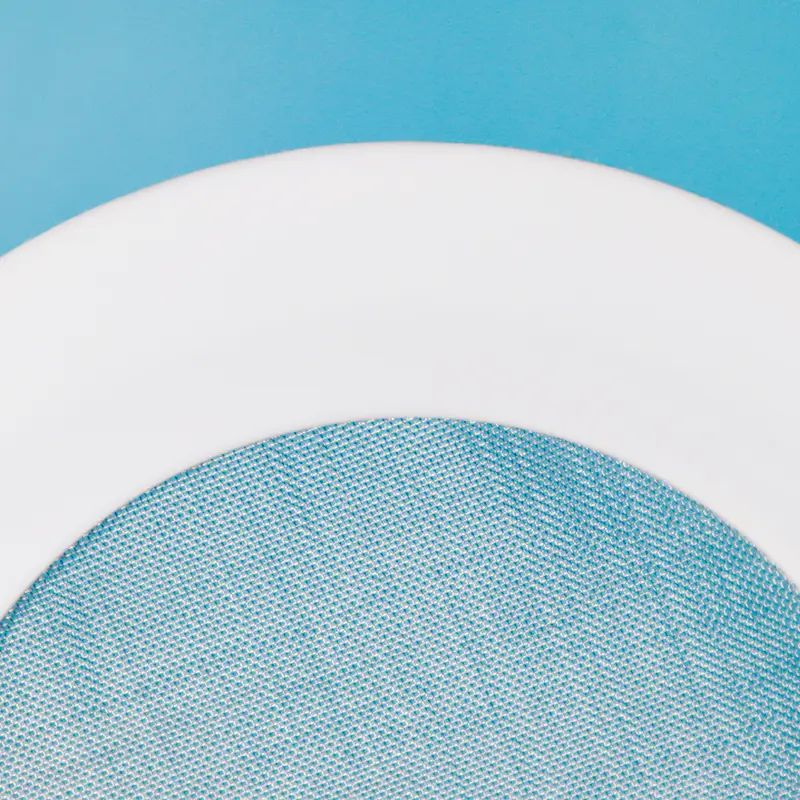

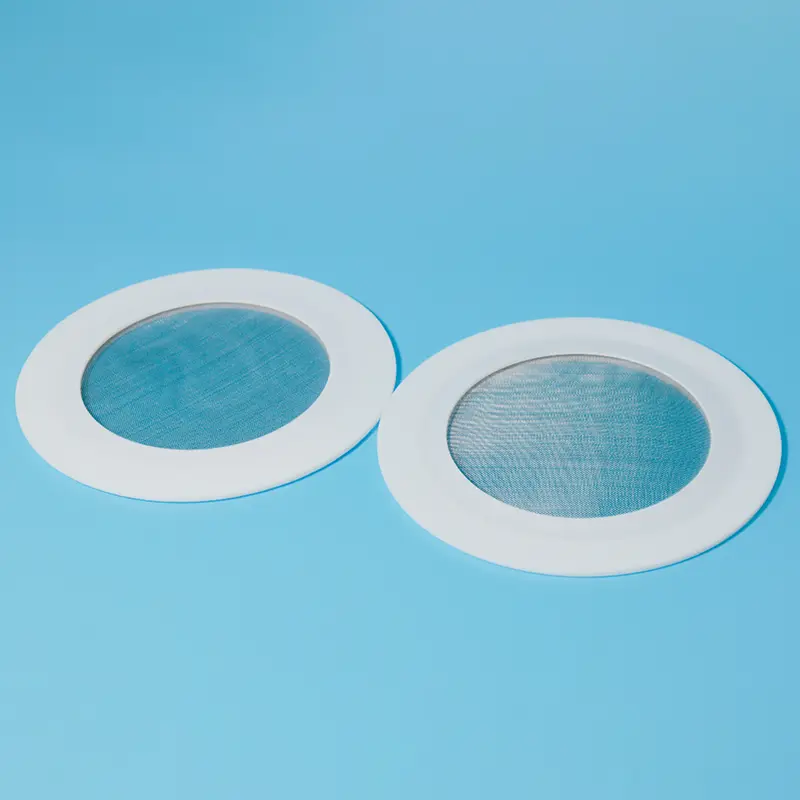

மெட்டல் மெஷ் வலுவூட்டப்பட்ட PTFE கேஸ்கெட்

மெட்டல் மெஷ் வலுவூட்டப்பட்ட PTFE கேஸ்கட்கள் 6.4 MPa (64 பார்) வரை அழுத்த எதிர்ப்புடன், நிலையான PTFE கேஸ்கட்களுடன் ஒப்பிடும்போது சிறந்த கட்டமைப்பு வலிமையை வழங்குகின்றன; கிடைக்கக்கூடிய மெஷ் விவரக்குறிப்புகள் #40 முதல் #200 வரை (SUS316 மெட்டீரியல்). ஒரு தொழில்முறை உற்பத்தியாளர் என்ற முறையில், Taifno உணவு மற்றும் மருந்துத் தொழில்களுக்கு ஏற்ற FDA-இணக்க மாதிரிகளையும் வழங்குகிறது.

விளிம்பு பரிமாணங்கள் மற்றும் கண்ணி விவரக்குறிப்புகளை வழங்கவும், நாங்கள் 24 மணிநேரத்திற்குள் மேற்கோளை வழங்குவோம்.

மெட்டல் மெஷ் வலுவூட்டப்பட்ட PTFE கேஸ்கெட் என்றால் என்ன?

மெட்டல் மெஷ் வலுவூட்டப்பட்ட PTFE கேஸ்கெட் என்பது கேஸ்கெட் அமைப்பில் ஒருங்கிணைக்கப்பட்ட ஸ்டெயின்லெஸ் ஸ்டீல் மெஷ் (SUS316) உடன் PTFE சீல் செய்யும் உறுப்பை இணைக்கும் ஒரு கலப்பு சீல் கூறு ஆகும். PTFE இரசாயன எதிர்ப்பு மற்றும் சீல் வழங்கும் போது உலோக கண்ணி வலுவூட்டலை வழங்குகிறது.

இரண்டு முதன்மை கட்டமைப்புகள்:

வலுவூட்டப்பட்ட கேஸ்கெட் (கட்டமைப்பு): குளிர் ஓட்டத்தை எதிர்க்கவும், தவழும் தளர்வைக் குறைக்கவும், அதிக அழுத்தத்தில் வெடிப்பதைத் தடுக்கவும் PTFE உடலினுள் பதிக்கப்பட்ட உலோகக் கண்ணி

ஸ்ட்ரெய்னர் கேஸ்கெட் (வடிகட்டி): உலோக மெஷ் துவாரத்தை மூடுகிறது, துகள்களைப் பிடிக்க ஒரு ஒருங்கிணைந்த வடிகட்டியாக செயல்படுகிறது, அதே நேரத்தில் PTFE விளிம்பை மூடுகிறது.

இது எவ்வாறு செயல்படுகிறது:

PTFE உடல்: உலகளாவிய இரசாயன எதிர்ப்பு (pH 0-14) மற்றும் குறைந்த உராய்வு சீல் ஆகியவற்றை வழங்குகிறது

மெட்டல் மெஷ் (SUS316): வலுவூட்டல், வெடிப்பு எதிர்ப்பு மற்றும் வடிகட்டுதல் ஆகியவற்றை வழங்குகிறது

ஒரே மாதிரியான பிணைப்பு: சிண்டரிங் செய்யும் போது உலோகத்தைச் சுற்றி PTFE இணைக்கப்பட்டுள்ளது - பசைகள் இல்லை, நீக்கம் இல்லை

முக்கிய நன்மைகள்:

வலுவூட்டப்பட்ட வடிவமைப்பு:க்ரீப் மற்றும் குளிர் ஓட்டத்தை குறைக்கிறது, போல்ட் டார்க்கை நீண்ட நேரம் பராமரிக்கிறது

வெடிப்பு பாதுகாப்பு:உலோக வலுவூட்டல் உயர் அழுத்தத்தின் கீழ் கேஸ்கெட்டை வெளியேற்றுவதைத் தடுக்கிறது

ஒருங்கிணைந்த வடிகட்டுதல்:தனி வடிகட்டி இல்லாமல் துகள்களைப் பிடிக்கிறது

குறைந்த முறுக்கு சீல்:கண்ணாடி, FRP மற்றும் வார்ப்பிரும்பு விளிம்புகளுக்கு ஏற்றது

பரந்த இரசாயன பொருந்தக்கூடிய தன்மை:PTFE pH 0-14 ஐக் கையாளுகிறது, SUS316 மெஷ் பெரும்பாலான ஊடகங்களைக் கையாளுகிறது

FDA-இணக்கமான கிரேடுகள் கிடைக்கின்றன:உணவு மற்றும் மருந்து பயன்பாடுகள்

பல்துறை மெஷ் விருப்பங்கள்:#40 முதல் #200 மெஷ் வரை கிடைக்கும் (SUS316)

தெரிந்து கொள்ள வேண்டிய வரம்புகள்:

வடிகட்டி கண்ணிக்கு அவ்வப்போது ஆய்வு தேவை: அடைப்பு அழுத்தம் குறைதல் அல்லது சேதத்தை ஏற்படுத்தும்

தொடர்ச்சியான கனமான வடிகட்டலுக்கு அல்ல: கனமான திடப்பொருட்களை ஏற்றுவதற்கு பிரத்யேக வடிகட்டியைப் பயன்படுத்தவும்

ஒப்பீடு மற்றும் தேர்வு வழிகாட்டி

மெட்டல் மெஷ் PTFE கேஸ்கெட் vs மெட்டல் ஜாக்கெட்டட் vs ஸ்டாண்டர்ட் PTFE

விரைவான தேர்வு வழிகாட்டி

கண்ணி அளவு தேர்வு வழிகாட்டி

முதன்மை பயன்பாடுகள்

தொழில்நுட்ப விவரக்குறிப்புகள்

மெட்டல் மெஷ் வலுவூட்டப்பட்ட PTFE கேஸ்கெட் பண்புகள்

கிடைக்கும் அளவுகள்

தர உத்தரவாதம்

100% Virgin PTFE ரெசின் — சீரான தரம், தொகுதிக்கு பின் தொகுதி

SUS316 துருப்பிடிக்காத ஸ்டீல் மெஷ் — அரிப்பை எதிர்க்கும், உணவு தர பொருள்

ஒரே மாதிரியான பிணைப்பு — PTFE கண்ணி துளைகள் மூலம் இணைக்கப்பட்டது - நீக்கம் இல்லை

FDA-இணக்கமான கிரேடுகள் கிடைக்கின்றன — உணவு, பானங்கள் மற்றும் மருந்துப் பயன்பாடுகளுக்கு

முழுத் தடமறிதல் — கோரிக்கையின் பேரில் பொருள் சான்றிதழ்கள்

லீட் டைம் — ஸ்டாக் உள்ள நிலையான அளவுகள் (24-48 மணிநேரம்); விருப்ப அளவுகள் 7-15 நாட்கள்

வழக்கு ஆய்வு

வடமேற்கு சீனாவில் உள்ள ஒரு இயற்கை எரிவாயு சேகரிப்பு நிலையத்தில், 15MPa உயர் அழுத்த குழாய் நீண்ட கால உயர் அழுத்தம், அடிக்கடி அழுத்த ஏற்ற இறக்கங்கள் மற்றும் சிக்கலான ஊடக நிலைமைகளின் கீழ் இயங்கி வந்தது. அசல் சுழல் காயம் கேஸ்கட்கள் படிப்படியாக அரிக்கும் ஊடகங்கள் மற்றும் மீண்டும் மீண்டும் அழுத்தம் சுழற்சிகள் வெளிப்பாடு காரணமாக அரிப்பு மற்றும் சீல் சிதைவு பாதிக்கப்பட்ட, சாத்தியமான கசிவு அபாயங்கள் உருவாக்கி மற்றும் குழாய் அமைப்பின் பாதுகாப்பான செயல்பாட்டை பாதிக்கும்.

இந்த சவால்களை எதிர்கொள்ள, 316L துருப்பிடிக்காத எஃகு மெஷ் செருகிகளுடன் வலுவூட்டப்பட்ட PTFE கேஸ்கட்கள் ஒரு மாற்று தீர்வாக நிறுவப்பட்டன. PTFE சீல் அடுக்கு சிறந்த இரசாயன எதிர்ப்பை வழங்குகிறது, அதே நேரத்தில் 316L துருப்பிடிக்காத எஃகு கண்ணி வலுவூட்டல் இயந்திர வலிமை, அழுத்தம் எதிர்ப்பு மற்றும் நீண்ட கால சீல் நிலைத்தன்மையை அதிகரிக்கிறது.

மாற்றியமைக்கப்பட்ட பிறகு, ஏற்ற இறக்கமான அழுத்த நிலைமைகளின் கீழ் குழாய் 2 ஆண்டுகளுக்கும் மேலாக தொடர்ந்து இயங்குகிறது, சேவைக் காலம் முழுவதும் பூஜ்ஜிய கசிவுடன் நம்பகமான சீல் செயல்திறனைப் பராமரிக்கிறது.

அடிக்கடி கேட்கப்படும் கேள்விகள்

கே: மெட்டல் மெஷ் வலுவூட்டப்பட்ட PTFE கேஸ்கெட் என்றால் என்ன, அதை நான் எப்போது பயன்படுத்த வேண்டும்?

ப: மெட்டல் மெஷ் வலுவூட்டப்பட்ட PTFE கேஸ்கெட் (ஸ்ட்ரைனர் கேஸ்கெட் PTFE அல்லது வலுவூட்டப்பட்ட PTFE கேஸ்கெட் என்றும் அழைக்கப்படுகிறது) PTFE இன் இரசாயன எதிர்ப்பை துருப்பிடிக்காத எஃகு கண்ணி வலுவூட்டல் அல்லது வடிகட்டுதலுடன் ஒருங்கிணைக்கிறது.

உயர் அழுத்தம், வெப்ப சைக்கிள் ஓட்டுதல் அல்லது நிலையான PTFE சிதைக்கும் வெற்றிடச் சேவையில், க்ரீப் ரெசிஸ்டன்ஸ் மற்றும் ப்ளோஅவுட் பாதுகாப்பு தேவைப்படும்போது வலுவூட்டப்பட்ட பதிப்பைப் பயன்படுத்தவும்.

ஃபிளேன்ஜை சீல் செய்யும் போது, ​​உங்கள் திரவ ஸ்ட்ரீமில் இருந்து துகள்களை அகற்ற வேண்டியிருக்கும் போது ஸ்ட்ரைனர் பதிப்பைப் பயன்படுத்தவும், தனி வடிகட்டியை நீக்குகிறது, கசிவு புள்ளிகளைக் குறைக்கிறது மற்றும் நிறுவல் செலவைக் குறைக்கிறது.

#40 முதல் #200 (SUS316) வரையிலான மெஷ் அளவுகளிலும் FDA-இணக்கமான கிரேடுகளிலும் கிடைக்கும்.

கே: என்ன மெஷ் அளவுகள் உள்ளன, சரியானதை நான் எவ்வாறு தேர்வு செய்வது?

ப: மெட்டல் மெஷ் கொண்ட PTFE கேஸ்கட்கள் பொதுவாக #40, #60, #100, #150 மற்றும் #200 மெஷ் (SUS316 ஸ்டெயின்லெஸ் ஸ்டீல்) ஆகியவற்றில் கிடைக்கும்.

தேர்வு வழிகாட்டி:

#40 (கரடுமுரடான): பெரிய திடப்பொருட்கள், குழம்புகள், சுரங்கம்.

#60 (நடுத்தர): பொது தொழில்துறை வடிகட்டுதல்.

#100 (அபராதம்): இரசாயன செயலாக்கம், மிதமான வடிகட்டுதல்.

#150-#200 (மிக நன்றாக): மருந்து, உயர் தூய்மை, உணவு பயன்பாடுகள்.

அதிக கண்ணி நுண்ணிய வடிகட்டலை வழங்குகிறது ஆனால் அதிக அழுத்தம் குறைகிறது. கனமான திடப்பொருட்களை ஏற்றுவதற்கு, ஒரு பிரத்யேக வடிகட்டியைப் பயன்படுத்தவும், கேஸ்கெட் மெஷ் என்பது ஒளியிலிருந்து மிதமான துகள்களை அகற்றுவதற்காகும்.

சரியான மெஷைத் தேர்ந்தெடுப்பதில் உதவி தேவையா? உங்கள் ஊடகம், வெப்பநிலை, அழுத்தம் மற்றும் துகள் அளவு ஆகியவற்றுடன் எங்களைத் தொடர்பு கொள்ளவும்.

கே: வரம்புகள் என்ன - மற்றும் மிகவும் பொதுவான தவறுகள்?

A: வெப்பநிலை: -180°C முதல் +200°C வரை தொடர் சேவை.

அழுத்தம்: 6.4 MPa (64 பார்) வரை, தடிமன் மற்றும் வடிவமைப்பைப் பொறுத்தது.

இரசாயனம்: PTFE pH 0-14 — SUS316 மெஷ் பெரும்பாலான அமிலங்கள், காரங்கள் மற்றும் கரைப்பான்களைக் கையாளுகிறது.

மூன்று பொதுவான தவறுகள்:

(1) கடுமையான திடப்பொருட்களை ஏற்றுவதற்கு ஸ்ட்ரைனர் கேஸ்கெட்டைப் பயன்படுத்துதல், கண்ணி அடைப்புகள், அழுத்தம் அதிகரிக்கிறது மற்றும் கேஸ்கெட் தோல்வியடையும். கனமான திடப்பொருட்களுக்கு பிரத்யேக வடிகட்டியைப் பயன்படுத்தவும்.

(2) தவறான கண்ணி அளவைத் தேர்ந்தெடுப்பது: மிக நுண்ணியமானது அழுத்தம் குறைவதற்கு காரணமாகிறது; மிகவும் கரடுமுரடானது துகள்களை அனுமதிக்கிறது.

(3) அவ்வப்போது ஆய்வு செய்வதைப் புறக்கணித்தல்: வடிப்பான்கள் காலப்போக்கில் தளர்வாகவோ அல்லது சேதமடையவோ முடியும்; தொடர்ந்து ஆய்வு.
