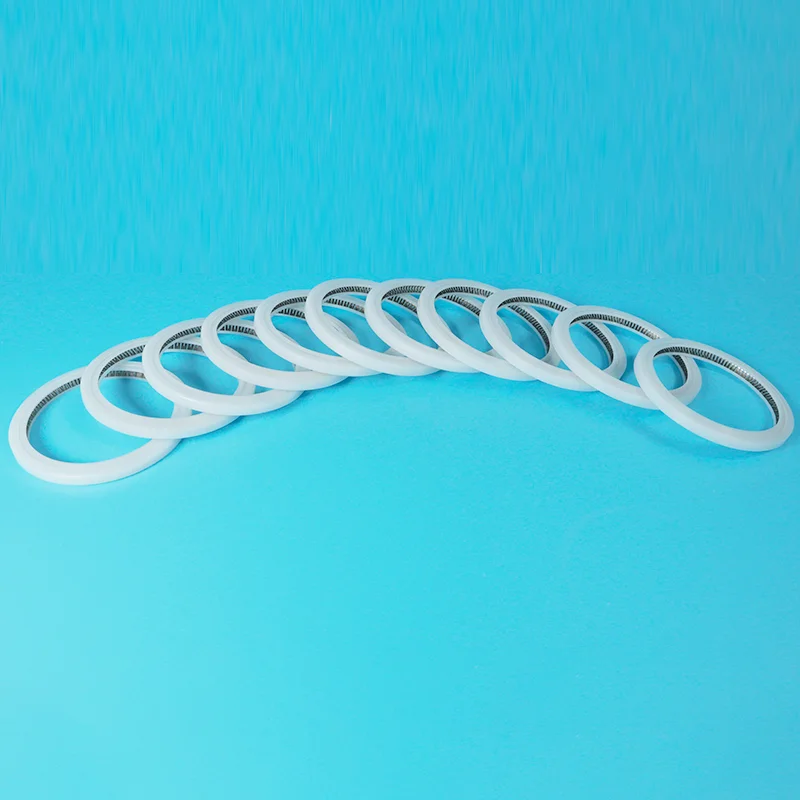

A வி-வகை ஸ்பிரிங் எனர்ஜிஸ்டு சீல்வழக்கமான எலாஸ்டோமர் முத்திரைகள் அழுத்தம், வெப்பநிலை, இரசாயன வெளிப்பாடு, குறைந்த வேக செயல்பாடு அல்லது நீண்ட கால செயலற்ற நிலை ஆகியவற்றுடன் போராடும் போது நம்பகமான சீல் செயல்திறனை பராமரிக்க வடிவமைக்கப்பட்டுள்ளது. அதன் V-வடிவ சீல் சுயவிவரமானது, இனச்சேர்க்கை மேற்பரப்பிற்கு எதிரான தொடர்பைப் பராமரிக்க, உள் ஸ்பிரிங் எனர்ஜிசருடன் இணைந்து செயல்படுகிறது. இந்த வடிவமைப்பு பரந்த அளவிலான தொழில்துறை இயக்க நிலைமைகளில் நிலையான சீல் செயல்திறனை வழங்க முடியும்.
V-வகை ஸ்பிரிங் எனர்ஜிஸ்டு முத்திரைகள் எவ்வாறு செயல்படுகின்றன, ஏன் ஸ்பிரிங் எனர்ஜிசேஷன் விஷயங்கள், மெட்டீரியல் மற்றும் ஸ்பிரிங் தேர்வு சேவை வாழ்க்கையை எவ்வாறு பாதிக்கிறது, இந்த முத்திரைகள் பொதுவாகப் பயன்படுத்தப்படும் இடங்கள் மற்றும் பொதுவான நிறுவல் மற்றும் இயக்கச் சிக்கல்களைத் தவிர்ப்பது எப்படி என்பதை இந்தக் கட்டுரை விளக்குகிறது. இது பொறியாளர்கள், பராமரிப்பு குழுக்கள், உபகரண உற்பத்தியாளர்கள் மற்றும் தொழில்துறை வாங்குபவர்களுக்கான நடைமுறை ஒப்பீட்டு அட்டவணை மற்றும் சரிசெய்தல் பட்டியலை வழங்குகிறது.
ஒரு V-வகை ஸ்பிரிங் எனர்ஜிஸ்டு சீல் என்பது ஒரு துல்லியமான சீல் கூறு ஆகும், இது V-வடிவ சீல் சுயவிவரத்தை ஸ்பிரிங் உறுப்புடன் இணைக்கிறது. முத்திரை பொதுவாக PTFE அல்லது மாற்றியமைக்கப்பட்ட PTFE கலவை போன்ற உயர்-செயல்திறன் பாலிமரில் இருந்து தயாரிக்கப்படுகிறது, அதே நேரத்தில் ஸ்பிரிங் சீல் மேற்பரப்புக்கு எதிராக தொடர்ச்சியான ரேடியல் அல்லது அச்சு ஏற்றுதலை வழங்குகிறது.
ஒரு வழக்கமான எலாஸ்டோமர் முத்திரையைப் போலன்றி, சீல் தொடர்பைப் பராமரிக்க அதன் சொந்த நெகிழ்ச்சித்தன்மையை பெரிதும் நம்பியுள்ளது, ஒரு ஸ்பிரிங் எனர்ஜிஸ்டு சீல் ஒரு சுயாதீனமான ஆற்றல்மிக்க பொறிமுறையைப் பயன்படுத்துகிறது. சீல் செய்யும் பொருள் குறைந்த நெகிழ்ச்சித்தன்மையைக் கொண்டிருக்கும்போது அல்லது வெப்ப, இரசாயன அல்லது இயந்திர நிலைமைகளின் கீழ் உபகரணங்கள் செயல்படும் போது இது வடிவமைப்பை மிகவும் பயனுள்ளதாக்குகிறது.
தொடர்பு அழுத்தத்தைக் கட்டுப்படுத்தவும் குறிப்பிட்ட நிறுவல் வடிவவியலுக்கு இடமளிக்கவும் V- வடிவ சுயவிவரம் வடிவமைக்கப்படலாம். பயன்பாட்டைப் பொறுத்து, முத்திரை நிலையான சீல், பரஸ்பர இயக்கம், ரோட்டரி இயக்கம் அல்லது சிறப்பு அழுத்த நிலைமைகளுக்கு வடிவமைக்கப்படலாம்.
சீல் அமைப்பின் மிக முக்கியமான செயல்பாட்டு கூறுகளில் வசந்தம் ஒன்றாகும். முத்திரை நிறுவப்படும் போது, ஸ்பிரிங் சீல் லிப் மற்றும் இனச்சேர்க்கை மேற்பரப்புக்கு இடையே ஒரு ஆரம்ப தொடர்பு சக்தியை உருவாக்குகிறது. இந்த சக்தியானது சிறிய இடைவெளிகளை மூடவும், கணினி அழுத்தம் முழுமையாக நிறுவப்படுவதற்கு முன்பு தொடர்பை பராமரிக்கவும் உதவுகிறது.
உள் அமைப்பு அழுத்தம் அதிகரிக்கும் போது, அழுத்தம் முத்திரை சுயவிவரத்தில் செயல்படலாம் மற்றும் சீல் பகுதியில் தொடர்பு சக்தியை மேம்படுத்தலாம். இந்த ஸ்பிரிங் ஃபோர்ஸ் மற்றும் சிஸ்டம் பிரஷர் ஆகியவற்றின் கலவையானது, மாறிவரும் இயக்க நிலைகளில் நிலையான சீல் இடைமுகத்தை பராமரிக்க முத்திரையை அனுமதிக்கிறது.
பயன்பாட்டின் படி வசந்த கட்டமைப்பு தேர்ந்தெடுக்கப்பட வேண்டும். வெவ்வேறு வசந்த வடிவமைப்புகள் வெவ்வேறு சுமை பண்புகள், உராய்வு நடத்தை மற்றும் இரசாயன அல்லது வெப்ப சூழல்களுக்கு எதிர்ப்பை வழங்க முடியும்.
V-வகை ஸ்பிரிங் எனர்ஜிஸ்டு முத்திரையின் வடிவியல் நேரடியாக சீல் செய்யும் சக்தி எவ்வாறு விநியோகிக்கப்படுகிறது என்பதை பாதிக்கிறது. நன்கு வடிவமைக்கப்பட்ட சுயவிவரமானது, தேவையற்ற உராய்வை உருவாக்காமல் சீலிங் மேற்பரப்பில் கட்டுப்படுத்தப்பட்ட தொடர்பை உருவாக்க முடியும்.
டைனமிக் பயன்பாடுகளில் இந்த சமநிலை மிகவும் முக்கியமானது. அதிகப்படியான தொடர்பு அழுத்தம் உராய்வு மற்றும் வெப்ப உருவாக்கத்தை அதிகரிக்கும், அதே நேரத்தில் போதுமான தொடர்பு அழுத்தம் கசிவு ஏற்படலாம். வி-வடிவ அமைப்பு, உபகரணங்களின் இயக்கத் தேவைகளுக்கு சீல் செய்யும் சுயவிவரத்தை வடிவமைக்க ஒரு பயனுள்ள அடித்தளத்தை வழங்குகிறது.
| வடிவமைப்பு அம்சம் | செயல்பாட்டு பாத்திரம் | சாத்தியமான பலன் |
|---|---|---|
| V- வடிவ சுயவிவரம் | சீல் தொடர்பைக் கட்டுப்படுத்துகிறது | சமப்படுத்தப்பட்ட சீல் படை |
| ஸ்பிரிங் எனர்ஜிசர் | தொடர்பு அழுத்தத்தை பராமரிக்கிறது | மேம்படுத்தப்பட்ட குறைந்த அழுத்த சீல் |
| பாலிமர் ஜாக்கெட் | வன்பொருளிலிருந்து ஊடகத்தை பிரிக்கிறது | இரசாயன மற்றும் வெப்பநிலை எதிர்ப்பு |
ஒரு வழக்கமான எலாஸ்டோமர் முத்திரையானது இரசாயன எதிர்ப்பு, வெப்பநிலை திறன், குறைந்த உராய்வு மற்றும் பரிமாண நிலைப்புத்தன்மை ஆகியவற்றின் தேவையான கலவையை வழங்க முடியாதபோது, வசந்த ஆற்றல் முத்திரைகள் பெரும்பாலும் தேர்ந்தெடுக்கப்படுகின்றன.
PTFE அடிப்படையிலான பொருட்கள் பல ஆக்கிரமிப்பு இரசாயனங்கள் மற்றும் செயல்முறை திரவங்களுக்கு சிறந்த எதிர்ப்பை வழங்க முடியும்.
சிறப்பு பாலிமர் கலவைகள் உயர்ந்த அல்லது வேகமாக மாறும் வெப்பநிலையை உள்ளடக்கிய பயன்பாடுகளை ஆதரிக்கும்.
சரியாக தேர்ந்தெடுக்கப்பட்ட PTFE கலவைகள் உராய்வு மற்றும் டைனமிக் சீல் அமைப்புகளில் தேய்மானத்தை குறைக்கலாம்.
சீல் காலப்போக்கில் செயல்படுவதால், சீல் தொடர்புகளில் சில மாற்றங்களை வசந்தம் ஈடுசெய்கிறது.
இந்த நன்மைகள் ஒவ்வொரு வசந்த ஆற்றல் முத்திரை ஒவ்வொரு சூழலுக்கும் ஏற்றது என்று அர்த்தம் இல்லை. சரியான பொருள் தேர்வு, பள்ளம் வடிவமைப்பு, மேற்பரப்பு பூச்சு, அழுத்தம் மதிப்பீடு, வெப்பநிலை வரம்பு மற்றும் நிறுவல் ஆகியவை சமமாக முக்கியம்.
பொருள் தேர்வு முத்திரை வடிவத்தை மட்டும் இல்லாமல் உண்மையான இயக்க நிலைமைகளுடன் தொடங்க வேண்டும். பாலிமர் ஜாக்கெட் செயல்முறை நடுத்தர, வெப்பநிலை, அழுத்தம், உராய்வு மற்றும் எதிர்பார்க்கப்படும் இயக்கத்தை தாங்க வேண்டும்.
| பொருள் | வழக்கமான வலிமை | பொதுவான கருத்தாய்வுகள் |
|---|---|---|
| கன்னி PTFE | சிறந்த இரசாயன எதிர்ப்பு மற்றும் குறைந்த உராய்வு | கோரும் உடைகள் நிலைமைகளுக்கு வலுவூட்டல் தேவைப்படலாம் |
| கார்பன் நிரப்பப்பட்ட PTFE | மேம்படுத்தப்பட்ட உடைகள் மற்றும் பரிமாண நிலைத்தன்மை | கலவை பொருந்தக்கூடிய தன்மை கவனமாக சரிபார்க்கப்பட வேண்டும் |
| கண்ணாடி நிரப்பப்பட்ட PTFE | மேம்படுத்தப்பட்ட சுருக்க மற்றும் உடைகள் பண்புகள் | சில டைனமிக் அமைப்புகளில் இனச்சேர்க்கை-மேற்பரப்பு தேய்மானத்தை அதிகரிக்கலாம் |
| PEEK-அடிப்படையிலான கலவைகள் | உயர் இயந்திர மற்றும் வெப்பநிலை செயல்திறன் | அதிக பொருள் செலவு மற்றும் பயன்பாடு சார்ந்த செயலாக்கம் |
வசந்த பொருளும் முக்கியமானது. துருப்பிடிக்காத எஃகு, அரிப்பை-எதிர்ப்பு கலவைகள் மற்றும் பிற சிறப்பு வசந்த பொருட்கள் இரசாயன சூழல், வெப்பநிலை மற்றும் தேவையான சோர்வு எதிர்ப்பு ஆகியவற்றைப் பொறுத்து கருதப்படலாம்.
ஒரு முத்திரையை பெயரளவு அளவில் மட்டும் தேர்ந்தெடுப்பது மோசமான சீல் செயல்திறனுக்கான பொதுவான காரணங்களில் ஒன்றாகும். பொறியாளர்கள் முழுமையான இயக்க சூழலை மதிப்பீடு செய்ய வேண்டும்.
பாலிமர் செயல்திறன் மற்றும் வசந்த ஆற்றல் ஆகியவற்றின் கலவையானது V-வகை ஸ்பிரிங் எனர்ஜிஸ்டு சீல்களை பரந்த அளவிலான தொழில்துறை பயன்பாடுகளுக்கு வழங்க அனுமதிக்கிறது.
மிகவும் கோரும் பயன்பாடுகளில், முத்திரையானது பட்டியல் விளக்கத்திலிருந்து மட்டும் தேர்ந்தெடுக்கப்படாமல், பிரதிநிதித்துவ இயக்க நிலைமைகளின் கீழ் சரிபார்க்கப்பட வேண்டும்.
ஒரு வழக்கமான எலாஸ்டோமர் ஓ-ரிங் என்பது பல பயன்பாடுகளுக்கு சிக்கனமான மற்றும் மிகவும் பயனுள்ள தீர்வாக இருக்கும். இருப்பினும், நிலையான எலாஸ்டோமர் முத்திரைகளின் நடைமுறை திறன்களை இயக்க நிலைமைகள் மீறும் போது வசந்த ஆற்றல் கொண்ட வடிவமைப்புகள் கவர்ச்சிகரமானதாக மாறும்.
| காரணி | வழக்கமான எலாஸ்டோமர் முத்திரை | வி-வகை ஸ்பிரிங் எனர்ஜிஸ்டு சீல் |
|---|---|---|
| நெகிழ்ச்சி | எலாஸ்டோமர் பண்புகளை வலுவாக நம்பியுள்ளது | வசந்தம் கூடுதல் ஆற்றலை வழங்குகிறது |
| இரசாயன எதிர்ப்பு | எலாஸ்டோமர் வகையைப் பொறுத்தது | பொருத்தமான PTFE கலவைகளுடன் சிறப்பாக இருக்கும் |
| உராய்வு | பொருள் மற்றும் உராய்வு மாறுபடும் | பொருத்தமான பாலிமர் கலவைகளுடன் குறைவாக இருக்கலாம் |
| வெப்பநிலை திறன் | பொருள் சார்ந்தது | உயர் வெப்பநிலை பாலிமர் விருப்பங்கள் உள்ளன |
| வடிவமைப்பு நெகிழ்வுத்தன்மை | நிலையான சுயவிவரங்கள் பரவலாகக் கிடைக்கின்றன | சுயவிவரங்கள், பொருட்கள் மற்றும் நீரூற்றுகள் பயன்பாடு சார்ந்ததாக இருக்கலாம் |
நிறுவல் செயல்முறை சீல் செய்யும் உதட்டை சேதப்படுத்தினால் அல்லது பொருத்தமற்ற இயந்திர அழுத்தத்தின் கீழ் முத்திரையை வைத்தால் உயர்தர V-வகை ஸ்பிரிங் எனர்ஜிஸ்டு சீல் கூட முன்கூட்டியே தோல்வியடையும்.
டைனமிக் உபகரணங்களுக்கு, தண்டு அல்லது துளை மேற்பரப்பு நிலை மிகவும் முக்கியமானது. கீறல்கள், அதிகப்படியான கடினத்தன்மை, கூர்மையான எந்திரக் குறிகள் அல்லது மாசுபாடு கசிவு பாதைகளை உருவாக்கி, சீல் உடைகளை துரிதப்படுத்தலாம்.
| பிரச்சனை | சாத்தியமான காரணம் | பரிந்துரைக்கப்பட்ட காசோலை |
|---|---|---|
| கசிவு | தவறான பரிமாணங்கள், சேதமடைந்த உதடு, போதுமான ஆற்றல் இல்லை | பள்ளம், முத்திரை சுயவிவரம், வசந்தம் மற்றும் அசெம்பிளி ஆகியவற்றை சரிபார்க்கவும் |
| அதிக உராய்வு | அதிகப்படியான தொடர்பு சக்தி, மோசமான உயவு, பொருத்தமற்ற பொருள் | வசந்த சுமை, பொருள், வேகம் மற்றும் மேற்பரப்பு பூச்சு ஆகியவற்றை மதிப்பாய்வு செய்யவும் |
| விரைவான உடைகள் | கரடுமுரடான இனச்சேர்க்கை மேற்பரப்பு அல்லது சிராய்ப்பு ஊடகம் | மேற்பரப்பு நிலை மற்றும் பொருள் பொருந்தக்கூடிய தன்மையை ஆய்வு செய்யவும் |
| வெளியேற்ற சேதம் | அதிகப்படியான அனுமதி அல்லது அழுத்தம் | அழுத்தம், இடைவெளி, காப்பு வடிவமைப்பு மற்றும் முத்திரை பொருள் ஆகியவற்றை மதிப்பாய்வு செய்யவும் |
| சீல் சிதைவு | தவறான நிறுவல் அல்லது வெப்பநிலை வெளிப்பாடு | சட்டசபை செயல்முறை மற்றும் வெப்ப நிலைகளை ஆய்வு செய்யவும் |
ஒரு சப்ளையரைத் தேர்ந்தெடுப்பது, யூனிட் விலைகளை ஒப்பிடுவதை விட அதிகம். நம்பகமான சீல் செய்யும் பங்குதாரர் பயன்பாட்டைப் புரிந்து கொள்ளவும், பொருத்தமான பொருட்களைப் பரிந்துரைக்கவும், பரிமாண நிலைத்தன்மையைப் பராமரிக்கவும் மற்றும் சிக்கல்கள் ஏற்படும் போது தொழில்நுட்ப ஆதரவை வழங்கவும் முடியும்.
Ningbo Taifno PTFE பிளாஸ்டிக் தயாரிப்புகள் கோ., லிமிடெட்.PTFE-அடிப்படையிலான சீல் மற்றும் பிளாஸ்டிக் தயாரிப்புகளில் கவனம் செலுத்துகிறது மற்றும் வாடிக்கையாளர்களுக்கு தனிப்பயனாக்கப்பட்ட சீல் கூறுகள் தேவைப்படும் பயன்பாடு சார்ந்த தீர்வுகளை வழங்க முடியும். தொழில்துறை வாங்குபவர்களுக்கு, ஒரு உற்பத்தியாளருடன் நேரடியாக வேலை செய்வது பொருட்கள், பரிமாணங்கள், சுயவிவரங்கள் மற்றும் உற்பத்தித் தேவைகள் பற்றிய தகவல்தொடர்புகளை எளிதாக்கும்.
V-வகை ஸ்பிரிங் எனர்ஜிஸ்டு சீலின் முதன்மை செயல்பாடு என்ன?
இரண்டு இனச்சேர்க்கை மேற்பரப்புகளுக்கு இடையில் கட்டுப்படுத்தப்பட்ட சீல் இடைமுகத்தை பராமரிப்பதே இதன் முதன்மை செயல்பாடு. பாலிமர் ஜாக்கெட் சீல் தடையை வழங்குகிறது, அதே நேரத்தில் வசந்தம் தொடர்ச்சியான ஆற்றல் சக்தியை வழங்குகிறது.
V-வகை ஸ்பிரிங் எனர்ஜிஸ்டு முத்திரைகள் மாறும் பயன்பாடுகளுக்கு ஏற்றதா?
ஆம். சுயவிவரம், பொருள், வசந்த கட்டமைப்பு, வேகம், அழுத்தம் மற்றும் மேற்பரப்பு நிலை ஆகியவற்றைப் பொறுத்து, அவை பரஸ்பர அல்லது சுழலும் பயன்பாடுகளுக்கு வடிவமைக்கப்படலாம்.
ஏன் PTFE பொதுவாக வசந்த ஆற்றல் முத்திரைகள் பயன்படுத்தப்படுகிறது?
PTFE குறைந்த உராய்வு மற்றும் பல இரசாயனங்களுக்கு வலுவான எதிர்ப்பை வழங்குகிறது. உடைகள் எதிர்ப்பு, விறைப்பு மற்றும் பரிமாண நிலைத்தன்மையை மேம்படுத்த வெவ்வேறு PTFE கலவைகள் வடிவமைக்கப்படலாம்.
V-வகை ஸ்பிரிங் எனர்ஜிஸ்டு சீலை தனிப்பயனாக்க முடியுமா?
ஆம். தனிப்பயனாக்கலில் பரிமாணங்கள், சீல் செய்யும் சுயவிவரம், பாலிமர் கலவை, ஸ்பிரிங் மெட்டீரியல், ஸ்பிரிங் உள்ளமைவு மற்றும் பிற பயன்பாடு சார்ந்த தேவைகள் ஆகியவை அடங்கும்.
முத்திரை மேற்கோளைக் கோரும்போது நான் என்ன தகவலை வழங்க வேண்டும்?
முத்திரை பரிமாணங்கள், பள்ளம் பரிமாணங்கள் இருந்தால், இயக்க அழுத்தம், வெப்பநிலை, இயக்க வகை மற்றும் வேகம், சீல் செய்யும் ஊடகம், தண்டு அல்லது துளை பொருள், மேற்பரப்பு பூச்சு மற்றும் எதிர்பார்க்கப்படும் சேவை நிலைமைகளை வழங்கவும். வரைபடங்கள் அல்லது ஏற்கனவே உள்ள முத்திரை மாதிரிகள் தேர்வு செயல்முறையை மிகவும் துல்லியமாக மாற்றும்.
முன்கூட்டிய சீல் தோல்விக்கு மிகவும் பொதுவான காரணம் என்ன?
தவறான அளவு, பொருந்தாத பொருட்கள், அதிகப்படியான அனுமதி, மோசமான மேற்பரப்பு பூச்சு, முறையற்ற நிறுவல், பொருத்தமற்ற ஸ்பிரிங் ஏற்றுதல் அல்லது வடிவமைப்பு வரம்பிற்கு அப்பாற்பட்ட இயக்க நிலைமைகள் ஆகியவற்றால் முன்கூட்டியே தோல்வி ஏற்படலாம்.
ஒரு பயன்பாட்டிற்கு கட்டுப்படுத்தப்பட்ட சீல் விசை, குறைந்த உராய்வு, இரசாயன எதிர்ப்பு, வெப்பநிலை எதிர்ப்பு மற்றும் மாறிவரும் இயக்க நிலைமைகளின் கீழ் நம்பகமான செயல்திறன் தேவைப்படும் போது V-வகை ஸ்பிரிங் எனர்ஜிஸ்டு சீல் மிகவும் பயனுள்ள தீர்வாக இருக்கும். அதன் V-வடிவ சீலிங் சுயவிவரம் மற்றும் ஸ்பிரிங் எனர்ஜிசர் ஆகியவை தொடர்புகளை பராமரிக்க ஒன்றாக வேலை செய்கின்றன, அதே நேரத்தில் குறைந்த மீள் சீல் செய்யும் பொருட்களின் வரம்புகளுக்கு இடமளிக்கின்றன.
இருப்பினும், முத்திரை என்பது முழுமையான சீல் அமைப்பின் ஒரு பகுதி மட்டுமே. சரியான பொருள் தேர்வு, வசந்த கட்டமைப்பு, பள்ளம் வடிவியல், அழுத்தம், வெப்பநிலை, மேற்பரப்பு பூச்சு, அனுமதி, நிறுவல் மற்றும் இயக்க வேகம் அனைத்தும் இறுதி செயல்திறனை பாதிக்கிறது.
உபகரண உற்பத்தியாளர்கள், பராமரிப்பு குழுக்கள், விநியோகஸ்தர்கள் மற்றும் தொழில்துறை வாங்குபவர்களுக்கு, சரியான V-வகை ஸ்பிரிங் எனர்ஜிஸ்டு முத்திரையைத் தேர்ந்தெடுப்பது, நிலையான அளவைத் தேர்ந்தெடுப்பதற்குப் பதிலாக பயன்பாட்டுத் தேவைகளுடன் தொடங்க வேண்டும். ஒரு தொழில்நுட்ப அனுபவம் வாய்ந்த உற்பத்தியாளர் அந்த இயக்க அளவுருக்களை நடைமுறை சீல் தீர்வாக மாற்ற உதவ முடியும்.
Ningbo Taifno PTFE பிளாஸ்டிக் தயாரிப்புகள் கோ., லிமிடெட்.PTFE சீல் தீர்வுகள், தனிப்பயனாக்கப்பட்ட பரிமாணங்கள் மற்றும் பயன்பாடு சார்ந்த தேவைகளைத் தேடும் வாடிக்கையாளர்களை ஆதரிக்க முடியும். பொருத்தமான தீர்வைப் பற்றி விவாதிக்க, உங்கள் வரைதல், பரிமாணங்கள், இயக்க அழுத்தம், வெப்பநிலை, நடுத்தர மற்றும் இயக்க நிலைமைகளை எங்கள் குழுவுடன் பகிர்ந்து கொள்ளுங்கள்.
