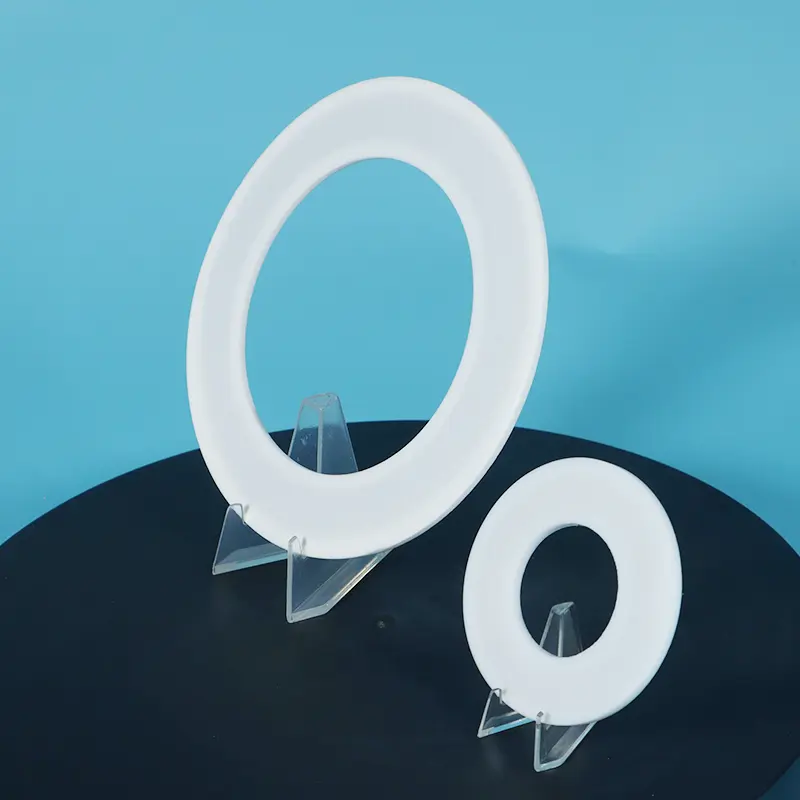

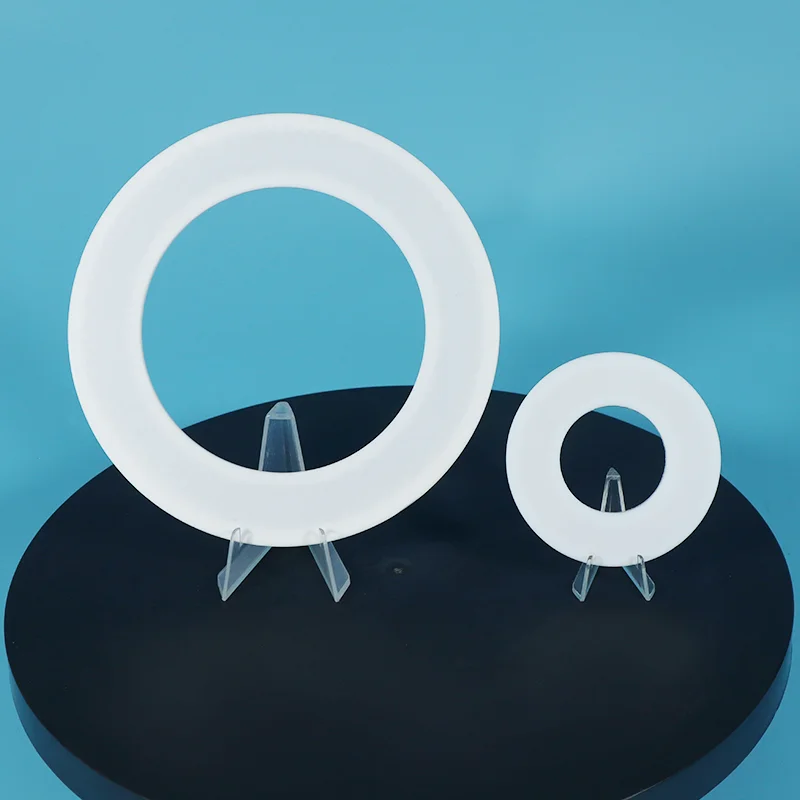

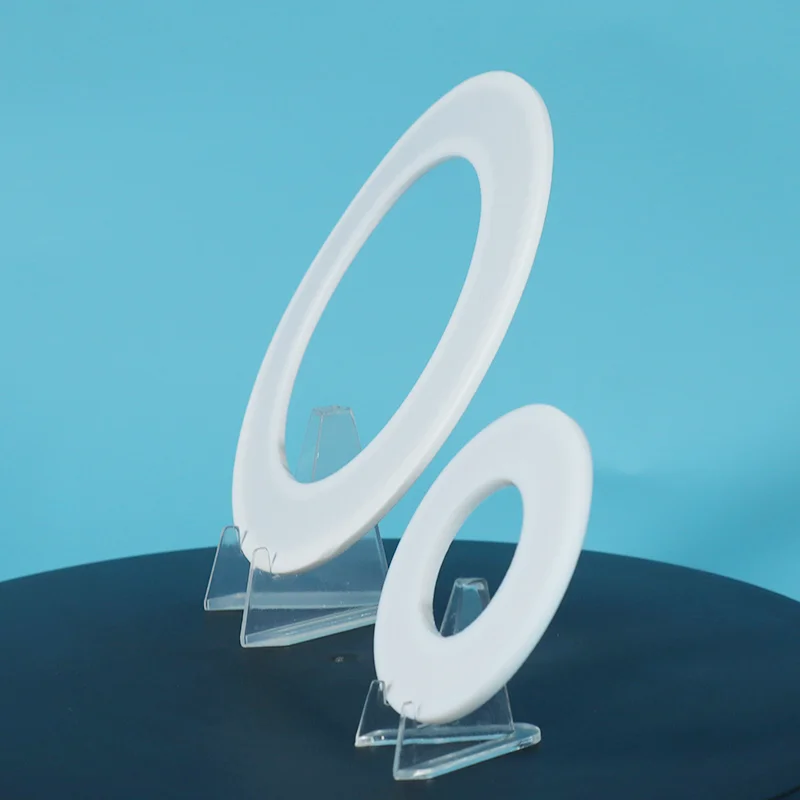

மெட்டல் கிளாட் PTFE கேஸ்கெட்

PTFE இன் இரசாயன எதிர்ப்புடன் உலோகத்தின் வலிமை வேண்டுமா? Taifno உலகளாவிய வாங்குபவர்களுக்கு Metal Clad PTFE கேஸ்கட்களை வழங்குகிறது. மெட்டல் கோர் கட்டமைப்பு வலிமை, ஊதுகுழல் எதிர்ப்பு மற்றும் உயர்-வெப்பநிலை திறன் ஆகியவற்றை பாலிமர்-மட்டும் கேஸ்கட்களுக்கு அப்பால் வழங்குகிறது. PTFE கவர் இரசாயன எதிர்ப்பு மற்றும் நம்பகமான சீல் மேற்பரப்பை வழங்குகிறது.

மெட்டல் கிளாட் PTFE கேஸ்கெட் என்றால் என்ன?

மெட்டல் கிளாட் PTFE கேஸ்கெட் ஒரு திட உலோக கோர் (பொதுவாக 304/316 துருப்பிடிக்காத எஃகு, கார்பன் ஸ்டீல், தாமிரம் அல்லது டைட்டானியம்) PTFE ஜாக்கெட்டினால் முழுமையாகவோ அல்லது பகுதியாகவோ மூடப்பட்டிருக்கும். மெட்டல் கோர் கட்டமைப்பு வலிமை, ஊதுகுழல் எதிர்ப்பு மற்றும் உயர்-வெப்பநிலை திறன் ஆகியவற்றை பாலிமர்-மட்டும் கேஸ்கட்களுக்கு அப்பால் வழங்குகிறது. PTFE கவர் உலகளாவிய இரசாயன எதிர்ப்பு (pH 0-14) மற்றும் நம்பகமான சீல் மேற்பரப்பை வழங்குகிறது.

கட்டமைப்பு:

மெட்டல் கோர்: கட்டமைப்பு வலிமை, வெடிப்பு எதிர்ப்பு மற்றும் உயர் வெப்பநிலை திறன் ஆகியவற்றை வழங்குகிறது

PTFE ஜாக்கெட்: உலகளாவிய இரசாயன எதிர்ப்பை (pH 0-14), ஒட்டாத மேற்பரப்பை வழங்குகிறது மற்றும் உலோக மையத்தை அரிப்பிலிருந்து பாதுகாக்கிறது

ஃபில்லர் கோர் (விரும்பினால்): உலோக மையத்திற்குள் இருக்கும் கல்நார் அல்லாத, கிராஃபைட் அல்லது PTFE ஃபில்லர் கூடுதல் நெகிழ்ச்சியை வழங்குகிறது

முக்கிய பண்புகள்:

உலோக வலிமை: அதிக அழுத்தம் (100 MPa வரை) மற்றும் வெப்பநிலை (+700°C வரை) கையாளும்

PTFE பாதுகாப்பு: PTFE ஜாக்கெட் இரசாயன எதிர்ப்பை வழங்குகிறது மற்றும் மாசுபடுவதைத் தடுக்கிறது

பெரிய விட்டம் திறன்: DN5000 வரை — வெப்பப் பரிமாற்றிகள் மற்றும் பெரிய பாத்திரங்களுக்கு ஏற்றது

சிக்கலான வடிவங்கள்: வட்ட, ஓவல் மற்றும் செவ்வக வடிவங்களில் தயாரிக்கலாம்

ஒப்பீடு மற்றும் தேர்வு வழிகாட்டி

PTFE மெட்டல் ஜாக்கெட்டட் vs சுழல் காயம் vs வகை C vs சாலிட் PTFE

விரைவான தேர்வு வழிகாட்டி

முதன்மை பயன்பாடுகள்

தொழில்நுட்ப விவரக்குறிப்புகள்

மெட்டல் கிளாட் PTFE கேஸ்கட் பண்புகள்

கிடைக்கும் மெட்டல் கோர் விருப்பங்கள்

தர உத்தரவாதம்

100% Virgin PTFE ரெசின் — சீரான தரம், தொகுதிக்கு பின் தொகுதி

பிரீமியம் மெட்டல் கோர் — அதிக வலிமை, அரிப்பை எதிர்க்கும் பொருட்கள்

முழுத் தடமறிதல் — கோரிக்கையின் பேரில் பொருள் சான்றிதழ்கள் கிடைக்கும்

பிரத்தியேக உற்பத்தி — வட்ட, ஓவல் மற்றும் செவ்வக வடிவங்கள் கிடைக்கும்

பெரிய விட்டம் திறன் — DN5000 (5 மீட்டர்) வரை

லீட் டைம் — நிலையான அளவுகள் 5-10 நாட்கள்; தனிப்பயன் அளவுகள் சிக்கலான தன்மையைப் பொறுத்து 10-20 நாட்கள்

வழக்கு ஆய்வு

ஜியாங்சுவில் உள்ள ஒரு சிறந்த இரசாயன ஆலையில், DN1200 மேன்ஹோல் பொருத்தப்பட்ட ஒரு கண்ணாடி-வரிசை பாலிமரைசேஷன் ரியாக்டர் வெப்ப சுழற்சி நிலைமைகளின் கீழ் இயங்குகிறது, ஒவ்வொரு நாளும் சுற்றுப்புற வெப்பநிலை மற்றும் 200 ° இடையே ஒரு வெப்பநிலை சுழற்சி.

திடமான PTFE கேஸ்கட்கள் சிறந்த இரசாயன எதிர்ப்பை வழங்கினாலும், அவற்றின் கட்டமைப்பு வலுவூட்டல் இல்லாததால் க்ரீப் சிதைவு, மன அழுத்தம் தளர்வு மற்றும் மீண்டும் மீண்டும் வெப்ப சுழற்சியின் போது சீல் அழுத்தம் குறைகிறது. இதன் விளைவாக, சுமார் ஒரு மாத செயல்பாட்டிற்குப் பிறகு கசிவு ஏற்பட்டது, உற்பத்தி தொடர்ச்சியை பாதித்தது.

உயர்-வெப்பநிலை சைக்கிள் ஓட்டுதலின் சவால்கள் மற்றும் கண்ணாடியால் மூடப்பட்ட உபகரணங்களின் சீல் தேவைகளை சமாளிக்க, 304 துருப்பிடிக்காத எஃகு நெளி கோர்கள் கொண்ட PTFE-இணைக்கப்பட்ட கேஸ்கட்கள் ஒரு மாற்று தீர்வாக நிறுவப்பட்டன. PTFE என்காப்சுலேஷன் லேயர் சிறந்த இரசாயன எதிர்ப்பை வழங்குகிறது, அதே சமயம் நெளிவுற்ற துருப்பிடிக்காத எஃகு மையமானது இயந்திர வலிமை, மீட்பு செயல்திறன் மற்றும் வெப்ப சுழற்சிக்கான எதிர்ப்பை அதிகரிக்கிறது.

மாற்றியமைத்த பிறகு, கேஸ்கெட் சேவை வாழ்க்கை சுமார் 1 மாதத்திலிருந்து 10 மாதங்களுக்கு நீட்டிக்கப்பட்டது, இது பராமரிப்பு அதிர்வெண்ணைக் கணிசமாகக் குறைத்து, பாலிமரைசேஷன் உலையின் நீண்டகால நம்பகத்தன்மையை மேம்படுத்துகிறது.

அடிக்கடி கேட்கப்படும் கேள்விகள்

கே: மெட்டல் கிளாட் PTFE கேஸ்கெட் vs ஸ்பைரல் காயம் கேஸ்கெட், நான் எதை தேர்வு செய்ய வேண்டும்?

ப: இரண்டும் அதிக அழுத்தம் மற்றும் அதிக வெப்பநிலையைக் கையாளுகின்றன, ஆனால் அவை வெவ்வேறு பயன்பாடுகளுக்கு சேவை செய்கின்றன.

மெட்டல் கிளாட் PTFE கேஸ்கெட்: PTFE இல் முழுமையாகவோ அல்லது பகுதியாகவோ மூடப்பட்டிருக்கும் திட உலோகக் கோர். PTFE இரசாயன எதிர்ப்பு தேவைப்படும் இரசாயன சேவைக்கு சிறந்தது, வெப்பப் பரிமாற்றிகள், பெரிய விட்டம் கொண்ட விளிம்புகள் (DN5000 வரை), மற்றும் சிக்கலான வடிவங்கள் (வட்ட, ஓவல், செவ்வக).

சுழல் காயம் கேஸ்கெட்: அவர்களுக்கு இடையே நிரப்பு (கிராஃபைட்/PTFE) கொண்ட V- வடிவ உலோக முறுக்குகள். உயர் அழுத்தம், உயர் வெப்பநிலை, நீராவி மற்றும் DN1500 வரை நிலையான ASME ஃபிளேன்ஜ் பயன்பாடுகளுக்கு சிறந்தது.

விரைவு விதி:

இரசாயன சேவை, பெரிய விட்டம், சிக்கலான வடிவங்கள் → உலோக ஜாக்கெட்.

அதிக அழுத்தம், அதிக வெப்பநிலை, நீராவி, நிலையான விளிம்புகள் → சுழல் காயம்.

கே: மெட்டல் கிளாட் PTFE கேஸ்கட்கள் என்ன வெப்பநிலை மற்றும் அழுத்தத்தைக் கையாள முடியும்?

A: வெப்பநிலை: உலோக மையப் பொருளைப் பொறுத்து +700°C வரை, 304/316 SS வரை +530°C வரை, கார்பன் ஸ்டீல் +300°C வரை, மற்றும் Hastelloy/Inconel +700°C வரை.

அழுத்தம்: 100 MPa வரை (100 பார்).

இரசாயனம்: pH 0-14 உலகளாவிய எதிர்ப்பு (PTFE கவர்).

நிலையான PTFE கேஸ்கட்களிலிருந்து முக்கிய வேறுபாடு: உலோக மையமானது அதிக வெப்பநிலை மற்றும் அழுத்தத் திறனை செயல்படுத்துகிறது, இதனால் வெப்பப் பரிமாற்றிகள் மற்றும் உயர் அழுத்த பாத்திரங்களுக்கு விருப்பமான தேர்வாக அமைகிறது.

அளவு திறன்: DN5000 (5 மீட்டர்) வரை, பொதுவாக DN1500 க்கு வரம்புக்குட்பட்ட சுழல் காயம் கேஸ்கட்களை விட பெரியது.

கே: வரம்புகள் என்ன மற்றும் மிகவும் பொதுவான தவறுகள் என்ன?

A: வெப்பநிலை: +280 ° C வரை (உலோக மையத்தைப் பொறுத்து).

அழுத்தம்: 100 MPa வரை.

இரசாயனம்: pH 0-14, PTFE ஜாக்கெட் உலகளாவிய எதிர்ப்பை வழங்குகிறது, ஆனால் PTFE ஜாக்கெட் சேதமடைந்தால் உலோக கோர் அரிக்கும்.

மூன்று பொதுவான தவறுகள்:

(1) PTFE ஜாக்கெட் பொருந்தாத பயன்பாடுகளில் உலோக ஜாக்கெட்டு கேஸ்கட்களைப் பயன்படுத்துதல்: PTFE அதிக வெப்பநிலையில் உருகிய கார உலோகங்கள் அல்லது தனிம ஃவுளூரைனுடன் பொருந்தாது.

(2) ஓவர்-இறுக்குதல்: மெட்டல் கோர் வலுவாக இருக்கும்போது, ​​அதிகப்படியான சுருக்கம் PTFE ஜாக்கெட்டை சேதப்படுத்தும்; கட்டுப்படுத்தப்பட்ட முறுக்குவிசை பயன்படுத்தவும்.

(3) தவறான உலோக மையத் தேர்வு: உங்கள் வெப்பநிலை மற்றும் ஊடகத்திற்கான சரியான உலோக மையத்தைத் தேர்ந்தெடுக்கவும்; கார்பன் எஃகு உப்பு நீரில் அரிக்கிறது, 316 SS அமில சூழல்களை சிறப்பாக கையாளுகிறது, கடல் பயன்பாடுகளுக்கு டைட்டானியம் சிறந்தது.

ஒவ்வொரு ஆர்டருடனும் நிறுவல் விவரக்குறிப்புகளைச் சேர்க்கிறோம்.
