உயர் இருக்கை சுமைகள் தேவைப்படும் நிலையான PTFE கேஸ்கட்கள் போலல்லாமல், PTFE என்வலப் கேஸ்கெட் கிளாஸ்-லைன்ட் ஃபிளேன்ஜ்களுக்கான குறைந்த போல்ட் அழுத்தத்துடன் ஒரு பயனுள்ள முத்திரையை அடைய வடிவமைக்கப்பட்டுள்ளது. டி டீட்ரிச் ப்ராசஸ் சிஸ்டம்ஸ் மற்றும் ப்ஃபாட்லர் போன்ற உற்பத்தியாளர்களிடமிருந்து கண்ணாடி வரிசையான உலைகள், கப்பல்கள் மற்றும் குழாய் அமைப்புகளுக்கும், மற்ற தரமான கண்ணாடி வரிசைகள் கொண்ட விளிம்பு வடிவமைப்புகளுக்கும் இந்தத் தயாரிப்பு பொருத்தமானது.
கண்ணாடியால் மூடப்பட்ட (கண்ணாடி பூசப்பட்ட) எஃகு விளிம்புகள் இரசாயன செயலாக்க உபகரணங்களில் பரவலாகப் பயன்படுத்தப்படுகின்றன, ஏனெனில் அவை ஆக்கிரமிப்பு ஊடகங்களுக்கு எதிராக சிறந்த அரிப்பு எதிர்ப்பை வழங்குகின்றன. இருப்பினும், கண்ணாடி பூச்சு செயல்முறை தனிப்பட்ட சீல் சிரமங்களை உருவாக்குகிறது. விளிம்பு மேற்பரப்பு பெரும்பாலும் சீரற்ற மற்றும் அலை அலையானது, அதே நேரத்தில் கண்ணாடி அடுக்கு உடையக்கூடியது மற்றும் அதிகப்படியான இறுக்கமான சக்திக்கு உணர்திறன் கொண்டது.
சீல் சவால்:
1. ஒழுங்கற்ற flange மேற்பரப்பு: சீரற்ற கண்ணாடி பூசப்பட்ட மேற்பரப்பு வழக்கமான கேஸ்கட்கள் முழுமையான தொடர்பு மற்றும் நம்பகமான சீல் அடைவதை கடினமாக்குகிறது.
2. உடையக்கூடிய கண்ணாடி புறணி: அதிகப்படியான போல்ட் முறுக்கு கண்ணாடி அடுக்கை சேதப்படுத்தலாம் அல்லது சிதைக்கலாம், இது விலையுயர்ந்த பழுது மற்றும் உபகரணங்கள் செயலிழக்க வழிவகுக்கும்.
3. வரையறுக்கப்பட்ட போல்ட் ஏற்றுதல் திறன்: கண்ணாடி வரிசையான விளிம்புகள் உலோக விளிம்புகள் போன்ற அதே இறுக்கும் சக்திகளைத் தாங்க முடியாது, குறைந்த சுருக்க விசையின் கீழ் சிறந்த தழுவல் திறன் கொண்ட கேஸ்கெட் தேவைப்படுகிறது.
4. இரசாயன எதிர்ப்பு தேவைகள்: சீல் செய்யும் பொருள் அமிலங்கள், காரங்கள், கரைப்பான்கள் மற்றும் பிற அரிக்கும் செயல்முறை ஊடகங்களை சிதைவு இல்லாமல் தாங்க வேண்டும்.
|
அம்சம் |
கண்ணாடி-கோட்டப்பட்ட விளிம்புகளுக்கான நன்மை |
|
குறைந்த முறுக்கு சீல் |
கண்ணாடி வெடிப்பதைத் தடுக்கிறது - விலையுயர்ந்த உபகரணங்களைப் பாதுகாக்கிறது |
|
இணக்கத்தன்மை |
அலை அலையான, சீரற்ற விளிம்பு மேற்பரப்புகளுக்கு ஈடுசெய்கிறது |
|
PTFE ஜாக்கெட் |
உலகளாவிய இரசாயன எதிர்ப்பு (pH 0-14) - ஆக்கிரமிப்பு ஊடகத்தை கையாளுகிறது |
|
சுருக்கக்கூடிய கோர் |
விளிம்பு முறைகேடுகளை உறிஞ்சுகிறது - அதிக இறுக்கமின்றி முத்திரையை பராமரிக்கிறது |
|
அம்சம் |
PTFE உறை கேஸ்கெட் |
ePTFE டேப்/கேஸ்கெட் |
நிலையான PTFE கேஸ்கெட் |
|
இணக்கத்தன்மை |
★★★★☆ சுருக்கக்கூடிய கோர் |
★★★★★ சிறந்த |
★★☆☆☆ திடமான |
|
குறைந்த முறுக்கு சீல் |
★★★★☆ நல்லது |
★★★★★ சிறந்த |
★★☆☆☆ ஏழை, விரிசல் கண்ணாடி |
|
இரசாயன எதிர்ப்பு |
★★★★★ PTFE ஜாக்கெட் |
★★★★★ 100% ePTFE |
★★★★★ |
|
க்ரீப் ரெசிஸ்டன்ஸ் |
★★★☆☆ மையத்தை சார்ந்துள்ளது |
★★★★★ சிறந்த |
★★☆☆☆ ஏழை |
|
கண்ணாடி விளிம்பு பாதுகாப்பு |
★★★★☆ மென்மையான ஜாக்கெட் |
★★★★★ சிறந்த |
★★★☆☆ |
|
பிராண்ட் இணக்கத்தன்மை |
De Dietrich, Pfaudler, அனைத்து தரநிலைகள் |
டி டீட்ரிச் ஒப்புதல் அளித்தார் |
வரையறுக்கப்பட்டவை |
|
செலவு |
$$ |
$$$ |
$ |
|
உங்கள் விண்ணப்பம் என்றால்... |
தேர்ந்தெடு... |
ஏன் |
|
ஸ்டாண்டர்ட் கண்ணாடி வரிசையான விளிம்புகள், பொது இரசாயன சேவை |
PTFE உறை கேஸ்கெட் |
தொழில் தரநிலை - நிரூபிக்கப்பட்ட தீர்வு |
|
டி டீட்ரிச் அல்லது Pfaudler உபகரணங்கள் |
PTFE உறை கேஸ்கெட் |
அனைத்து முக்கிய பிராண்டுகளுக்கும் நிலையான அளவுகள் உள்ளன |
|
பெரிய விட்டம் கொண்ட விளிம்புகள் (DN600+) அல்லது கடுமையான முறைகேடுகள் |
ePTFE டேப் |
சிறப்பாக ஒத்துப்போகிறது, டி டீட்ரிச் அங்கீகரிக்கப்பட்டது |
|
பட்ஜெட் உணர்வு, குறைந்த அழுத்தம் (<0.25 MPa) |
நிலையான உறை |
செலவு குறைந்த |

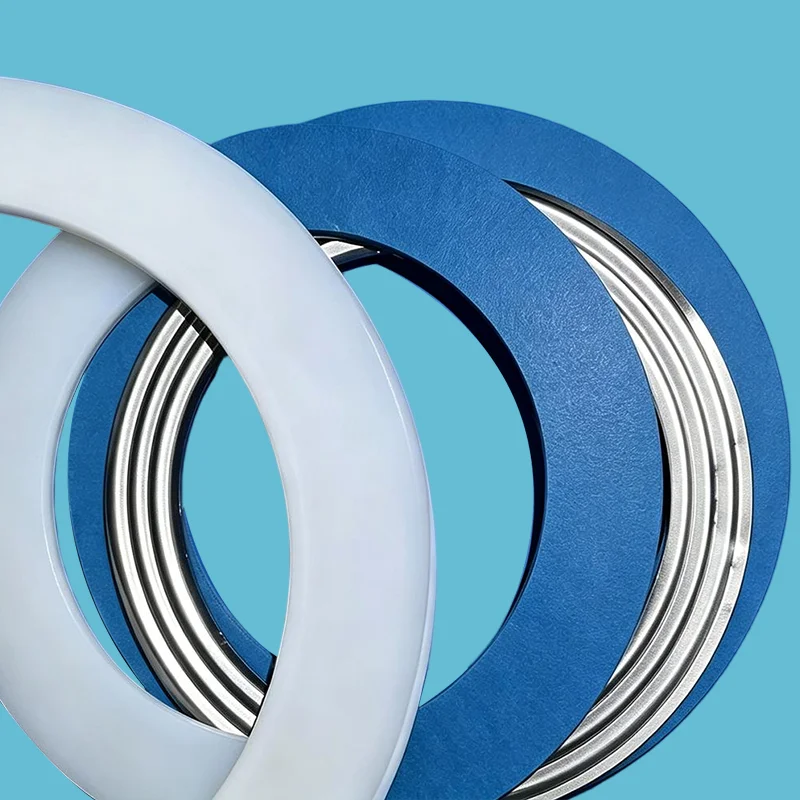

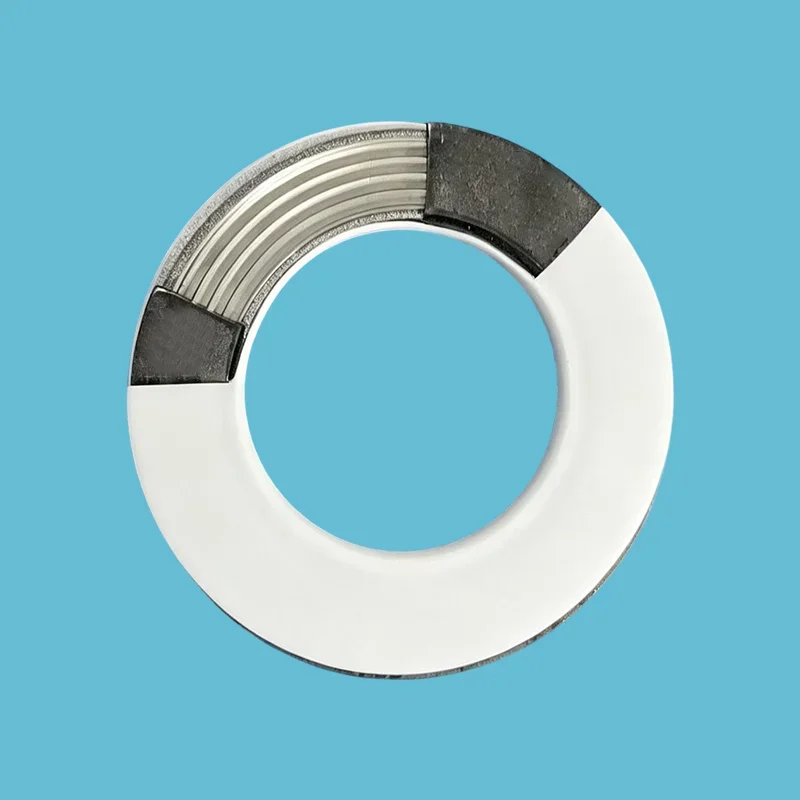

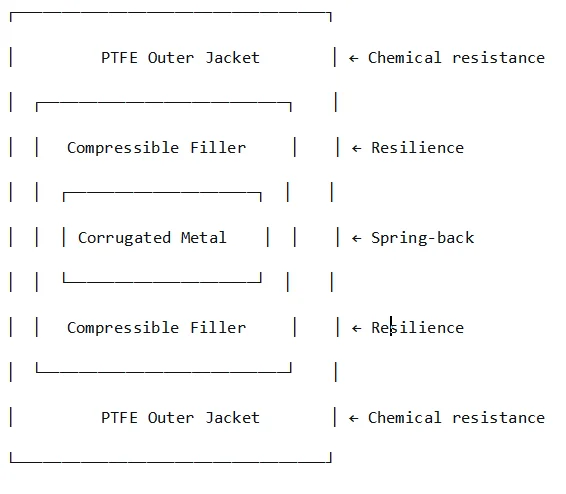

நவீன PTFE என்வலப் கேஸ்கெட் கண்ணாடி-கோடப்பட்ட ஃபிளேஞ்ச் ஆனது, இருபுறமும் சுருக்கக்கூடிய நிரப்பு அடுக்குகளைக் கொண்ட ஒரு நெளி உலோகச் செருகலை உள்ளடக்கியது, PTFE இல் முழுமையாக இணைக்கப்பட்டுள்ளது:
|
அளவுரு |
மதிப்பு |
|
வெப்பநிலை வரம்பு |
-180°C முதல் +200°C (நிலையான தரங்கள்) |
|
அழுத்தம் மதிப்பீடு |
1.0 MPa வரை (10 பார்) |
|
இரசாயன எதிர்ப்பு |
pH 0-14 - உலகளாவிய |
|
PTFE ஜாக்கெட் தடிமன் |
வழக்கமான 0.5-1.0 மிமீ |
|
முக்கிய கட்டுமானம் |
சுருக்கக்கூடிய நிரப்பு + விருப்ப நெளி உலோக செருகல் |
|
இணக்கம் |
HG/T 2050-2019, TA-Luft, FDA கிடைக்கிறது |
|
பிராண்ட் இணக்கத்தன்மை |
De Dietrich, Pfaudler மற்றும் அனைத்து தரமான கண்ணாடி-வரிசைப்படுத்தப்பட்ட விளிம்பு அளவுகள் |
|
நிரப்பு வகை |
சிறந்தது |
வெப்பநிலை வரம்பு |
|
கல்நார் அல்லாத + ரப்பர் |
பொது இரசாயன சேவை, குறைந்த அழுத்தம் |
+120°C வரை |
|
கிராஃபைட் கலவை |
அதிக வெப்பநிலை, வெப்ப சைக்கிள் ஓட்டுதல் |
+230°C வரை |
|
நெளி உலோகம் + கிராஃபைட் |
அதிக அழுத்தம், பெரிய விட்டம் |
+260°C வரை |
|
FDA-இணக்க நிரப்பு |
உணவு மற்றும் மருந்து பயன்பாடுகள் |
+150°C வரை |
அன்ஹுய்யில் உள்ள ஒரு API இடைநிலை உற்பத்தி ஆலையில், அமில செயல்முறை நிலைமைகளின் கீழ் கண்ணாடி-வரிசைப்படுத்தப்பட்ட வடிகட்டுதல் பாத்திரம் இயக்கப்பட்டது. நீண்ட கால சேவையின் போது, கண்ணாடியால் மூடப்பட்ட விளிம்பு மேற்பரப்பில் கீறல்கள் உருவாகின்றன, வழக்கமான கேஸ்கட்கள் சரியான சீல் தொடர்பை அடைவதைத் தடுக்கின்றன. அமில ஊடகம் படிப்படியாக சேதமடைந்த பகுதி வழியாக ஊடுருவி உலோக அடி மூலக்கூறை அடைந்தது, இதனால் கண்ணாடி புறணிக்கு அடியில் அரிப்பை ஏற்படுத்தியது. சீரழிவு கசிவு அபாயங்களை அதிகரித்தது மற்றும் முன்கூட்டிய உபகரணங்கள் செயலிழப்பை அச்சுறுத்தியது, சாத்தியமான மாற்று செலவுகள் RMB 200,000 ஐ விட அதிகமாகும்.
இந்தச் சிக்கலைத் தீர்க்க, கண்ணாடியால் மூடப்பட்ட விளிம்பு-குறிப்பிட்ட கேஸ்கெட் நிறுவப்பட்டது. உடையக்கூடிய மற்றும் சீரற்ற கண்ணாடியால் மூடப்பட்ட விளிம்பு மேற்பரப்புகளுக்காக வடிவமைக்கப்பட்டுள்ளது, கேஸ்கெட் ஒரு நெகிழ்வான மைய அமைப்புடன் இரசாயன எதிர்ப்பு PTFE ஜாக்கெட்டை ஒருங்கிணைக்கிறது.
PTFE அடுக்கு அமில ஊடுருவல் மற்றும் அரிப்புக்கு எதிராக சிறந்த பாதுகாப்பை வழங்குகிறது, அதே சமயம் சுருக்கக்கூடிய மையமானது அதிகப்படியான போல்ட் முறுக்கு தேவையில்லாமல் சிறிய விளிம்பு கீறல்கள் மற்றும் மேற்பரப்பு முறைகேடுகளை ஈடுசெய்ய சிறந்த மீட்பு செயல்திறனை வழங்குகிறது.
மாற்றியமைக்கப்பட்ட பிறகு, கண்ணாடியால் வடிகட்டப்பட்ட வடிகட்டுதல் பாத்திரம் நிலையான சீல் செயல்திறன் மற்றும் நீட்டிக்கப்பட்ட சேவை வாழ்க்கையை அடைந்தது. கசிவைத் தடுப்பதிலும், பராமரிப்புச் செலவுகளைக் குறைப்பதிலும், மருந்து மற்றும் நுண்ணிய இரசாயனச் செயலாக்கச் சூழல்களில் கருவிகளின் நம்பகத்தன்மையை மேம்படுத்துவதிலும் கண்ணாடி-வரிசையுடைய ஃபிளேன்ஜ்-குறிப்பிட்ட கேஸ்கட்களின் செயல்திறனை இந்தப் பயன்பாடு நிரூபிக்கிறது.
100% Virgin PTFE ரெசின் — சீரான தரம், தொகுதிக்கு பின் தொகுதி
கண்ணாடி-நட்பு வடிவமைப்பு — குறைந்த முறுக்கு சீலிங் உடையக்கூடிய மேற்பரப்புகளைப் பாதுகாக்கிறது
பிராண்ட் இணக்கத்தன்மை — டி டீட்ரிச், பிஃபாட்லர் மற்றும் அனைத்து நிலையான கண்ணாடி-கோடிட்ட விளிம்பு அளவுகள்
முழுத் தடமறிதல் — கோரிக்கையின் பேரில் பொருள் சான்றிதழ்கள் கிடைக்கும்
TA-Luft இணக்கம் — தப்பியோடிய உமிழ்வு கட்டுப்பாடு (கிரேடுகளைத் தேர்ந்தெடுக்கவும்
FDA-இணக்கமான கிரேடுகள் கிடைக்கும் — உணவு மற்றும் மருந்து பயன்பாடுகள்
லீட் டைம் — நிலையான அளவுகள் 5-10 நாட்கள்; விருப்ப அளவுகள் 10-15 நாட்கள்
ப: கண்ணாடி-கோடிட்ட விளிம்புகள் தட்டையானவை அல்ல: அவை கண்ணாடி பூச்சு செயல்முறையின் காரணமாக அலை அலையான, சீரற்ற மேற்பரப்புகளைக் கொண்டுள்ளன.
நிலையான PTFE கேஸ்கட்களுக்கு இணங்க உயர் போல்ட் முறுக்கு தேவைப்படுகிறது: இது உடையக்கூடிய கண்ணாடி அடுக்கை சிதைக்கிறது. PTFE இன் இரசாயன எதிர்ப்பை வழங்கும் போது, உடையக்கூடிய கண்ணாடி மேற்பரப்புகளை பாதுகாக்கும், குறைந்த முறுக்குவிசையில் சுருக்கக்கூடிய கோர்களுடன் கூடிய சிறப்பு உறை கேஸ்கட்கள்.
தவறான கேஸ்கெட்டைப் பயன்படுத்துவதற்கான செலவு: விரிசல் செய்யப்பட்ட கண்ணாடியால் மூடப்பட்ட விளிம்பை சரிசெய்ய $5,000+ செலவாகும், மேலும் உற்பத்தி செயலிழந்த நேரமும்.
A: PTFE என்வலப் கேஸ்கட்கள் De Dietrich, Pfaudler மற்றும் அனைத்து முக்கிய கண்ணாடி வரிசை உபகரண பிராண்டுகளுக்கான நிலையான சீல் தீர்வு ஆகும். ஒவ்வொரு உற்பத்தியாளரின் விளிம்பு பரிமாணங்களுக்கும் பொருந்தும் அனைத்து நிலையான அளவுகளிலும் கிடைக்கும். கடுமையான அலை அலையான மேற்பரப்புகள் அல்லது பெரிய விட்டம் (DN600+) க்கு, ePTFE டேப் டி டீட்ரிச்சால் அங்கீகரிக்கப்பட்டது.
முக்கிய அம்சம் குறைந்த முறுக்குவிசை நிறுவல், கண்ணாடியால் மூடப்பட்ட விளிம்புகளுக்கு பொதுவாக 50-70% நிலையான போல்ட் முறுக்கு தேவைப்படுகிறது.
விரைவு விதி:
நிலையான விளிம்புகள் → உறை கேஸ்கெட்.
கடுமையான முறைகேடுகள் → ePTFE டேப்.
நாங்கள் அனைத்து முக்கிய கண்ணாடி வரிசை உபகரண பிராண்டுகளுக்கும் கேஸ்கட்களை வழங்குகிறோம், உங்கள் உபகரண பிராண்ட் மற்றும் ஃபிளேன்ஜ் அளவை மேற்கோளுக்கு அனுப்புகிறோம்.
A: வெப்பநிலை: -180°C முதல் +200°C (நிலையான தரங்கள்).
அழுத்தம்: 1.0 MPa வரை (10 பார்).
இரசாயனம்: pH 0-14 — PTFE ஜாக்கெட் உலகளாவிய எதிர்ப்பை வழங்குகிறது.
மூன்று பொதுவான தவறுகள்:
(1) அதிக-இறுக்குதல்: கண்ணாடி விளிம்பு சேதத்திற்கு மிகவும் பொதுவான காரணம். அளவீடு செய்யப்பட்ட முறுக்கு விசையைப் பயன்படுத்தவும் மற்றும் விளிம்பு உற்பத்தியாளரின் விவரக்குறிப்புகளைப் பின்பற்றவும்.
(2) தவறான கேஸ்கெட்டின் தடிமன்: கேஸ்கெட்டின் தடிமன் அளவிடப்பட்ட விளிம்பு இடைவெளியை விட 4-5 மடங்கு அதிகமாக இருக்க வேண்டும்.
(3) தரமான PTFE கேஸ்கட்களைப் பயன்படுத்துதல்: அவர்களுக்கு அதிக முறுக்குவிசை தேவை மற்றும் கண்ணாடியை உடைக்கும். ஒவ்வொரு ஆர்டருடனும் நிறுவல் விவரக்குறிப்புகளைச் சேர்க்கிறோம். அவர்களைப் பின்பற்றுங்கள். கசிவு இல்லை. கண்ணாடி சேதம் இல்லை. யூகம் இல்லை.
